商用空調配管

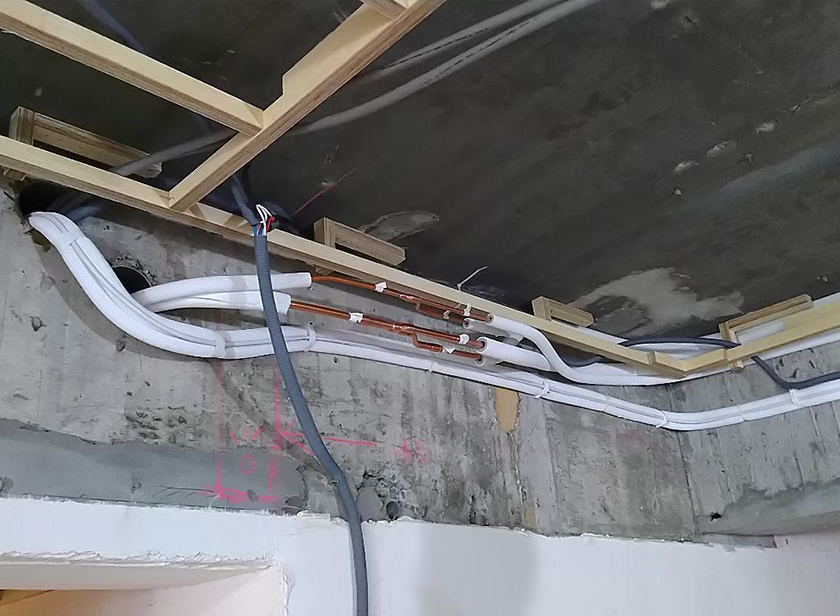

分歧管配管.接頭未燒焊處黏貼膠帶做記號

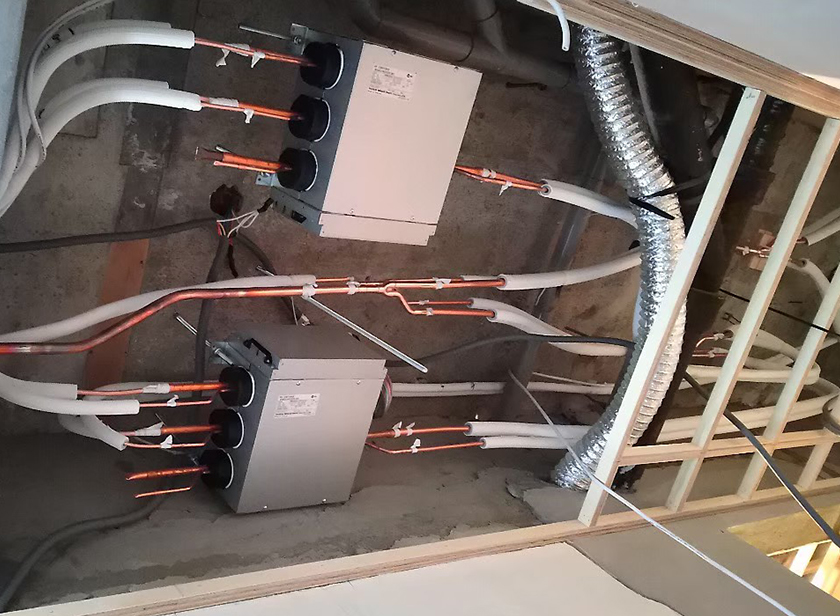

冷媒分配箱配管完成.燒焊前接頭處膠帶黏貼做記號

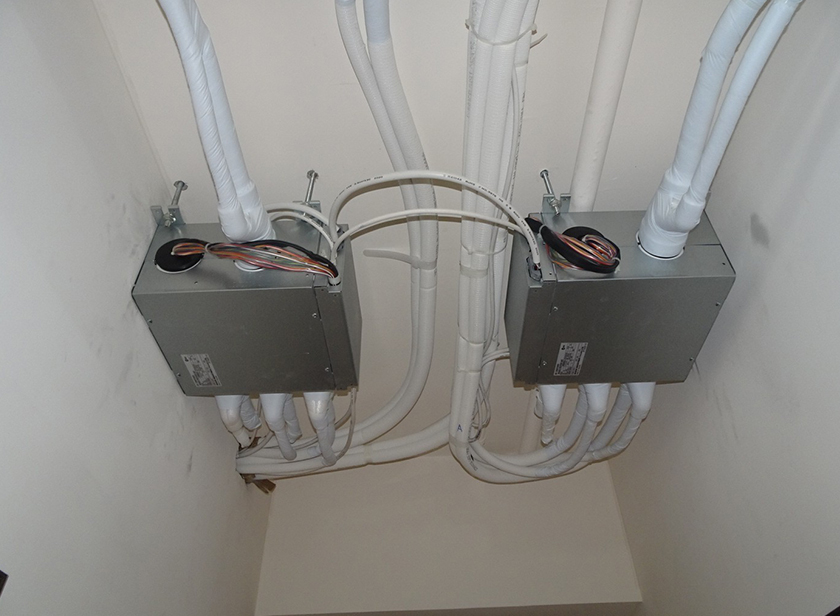

分配器吊掛.配管燒焊完成.採相對吊掛.僅需開一維修孔共同使用
幹管.次幹管.分歧管角鐵架設配置
VRV管路無氧燒焊.加壓測漏完成.並做被覆保溫包附

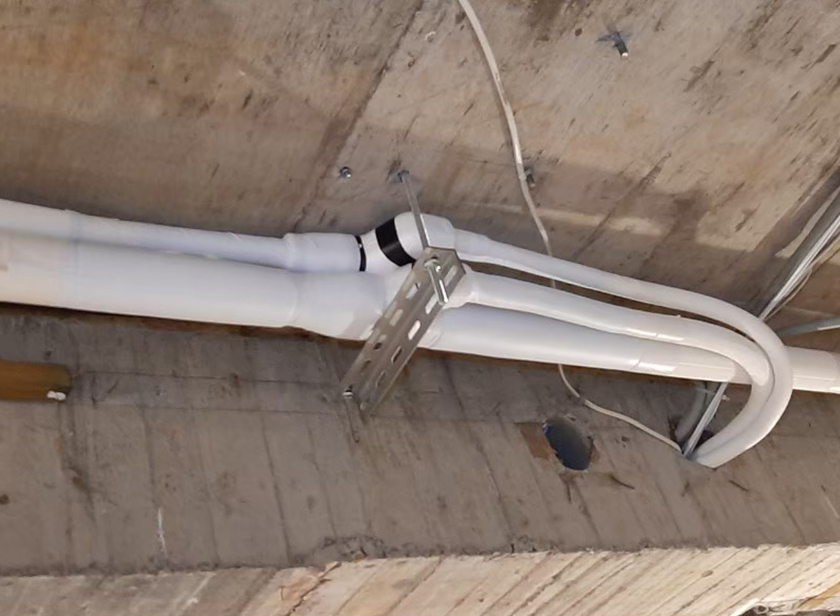

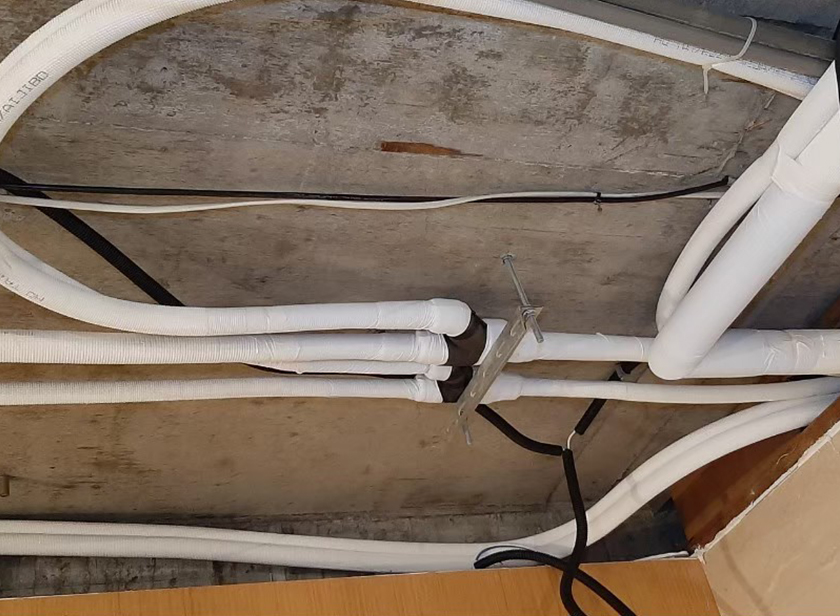

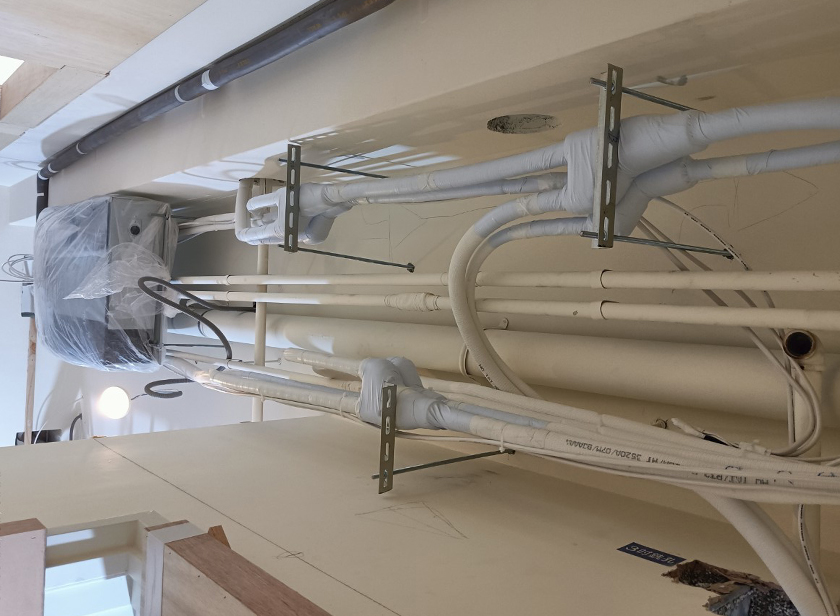

幹管.分歧頭.次幹管.保溫被附完成與角鐵吊掛架設

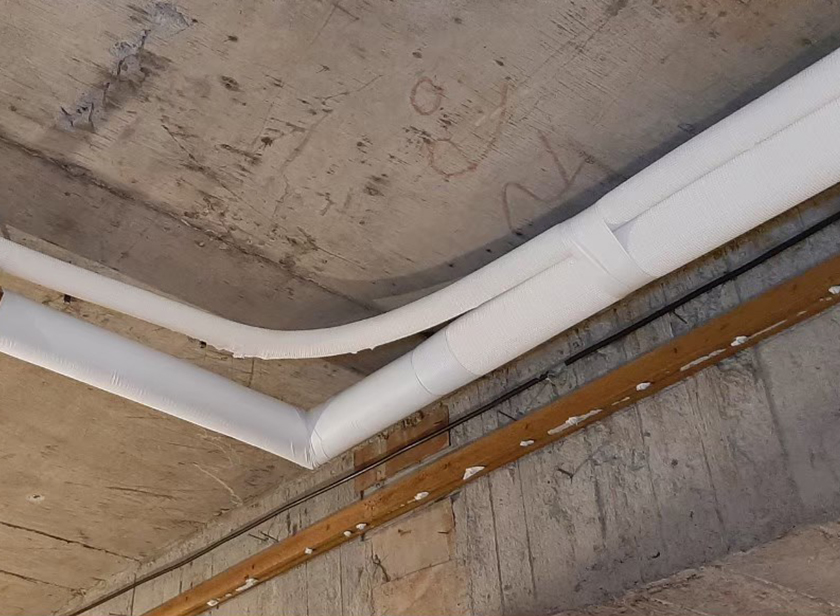

VRV管線.分歧頭.保溫完成.角鐵吊掛固定
VRV幹管.氣管採直管配管.液管採單盤管配管
家用空調配銅管

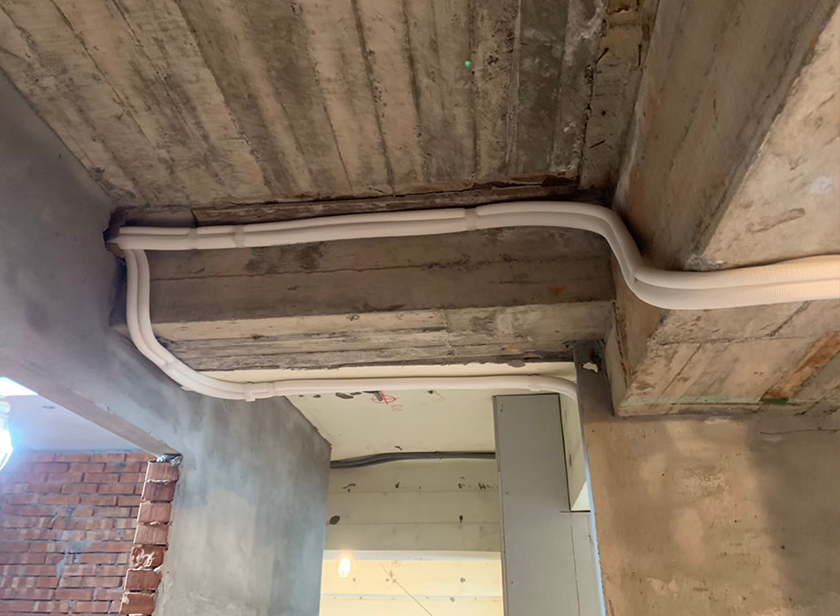

銅管配管整齊利落,整束方式不與其他管線互絆
管路整齊清楚的施作
管路整齊編排施作

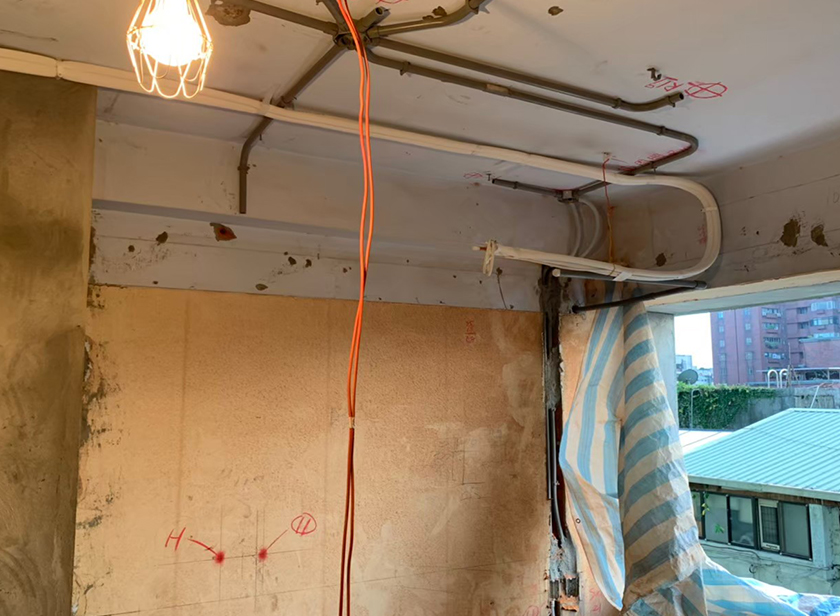

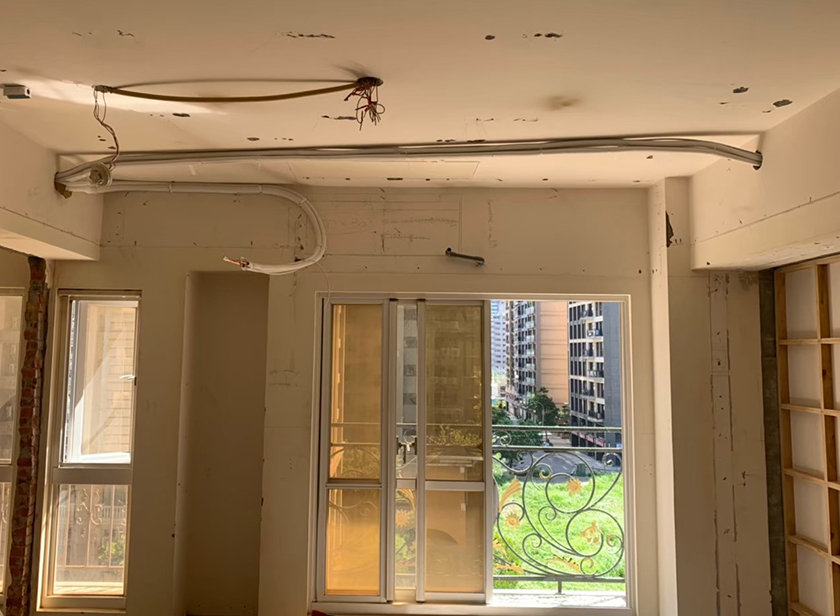

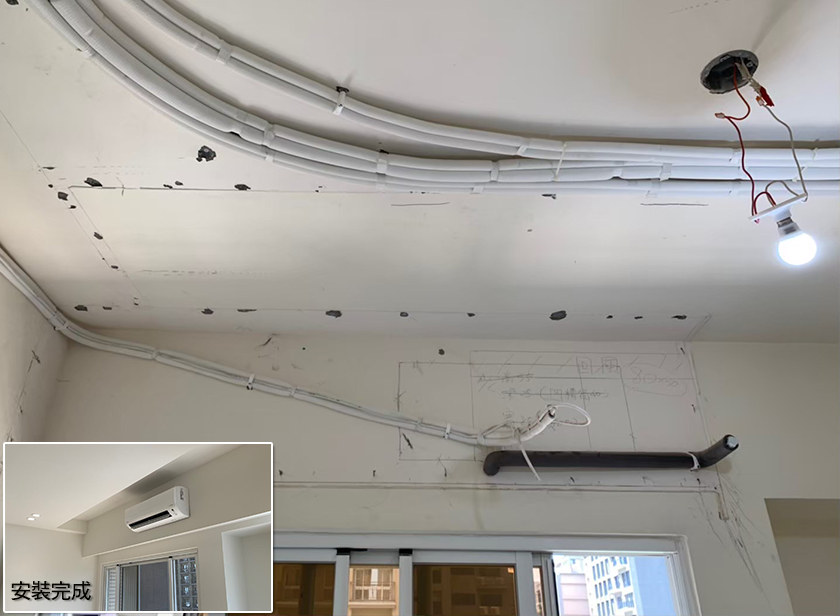

銅管配管及室內機尺寸落樣

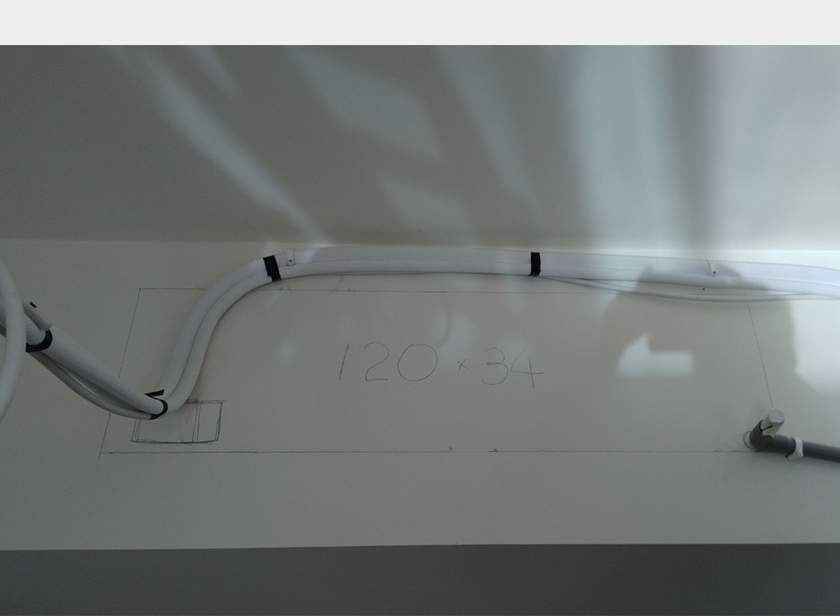

壁掛內機預留配管尺寸落樣
室外主機銅管工程
銅管控制線裸配架設/銅管控制線無黏性捆布包覆
銅管控制線電源線預留/銅管線搭配管槽包覆整齊完美安裝

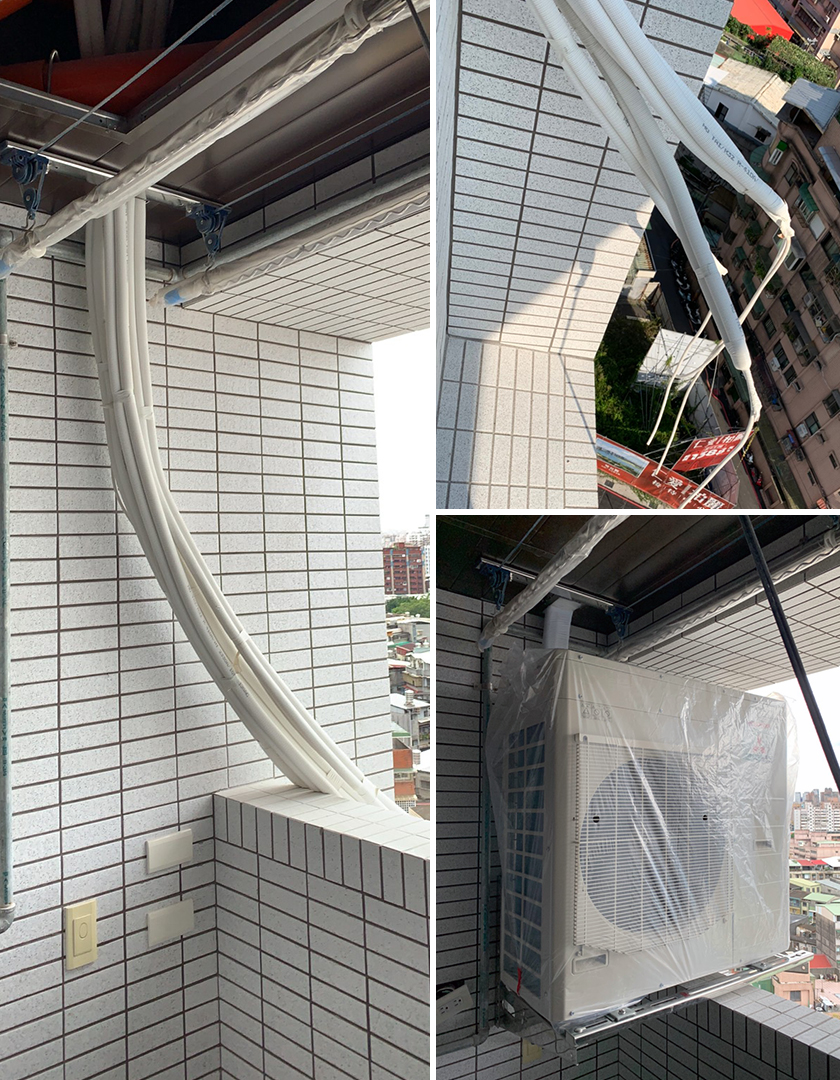

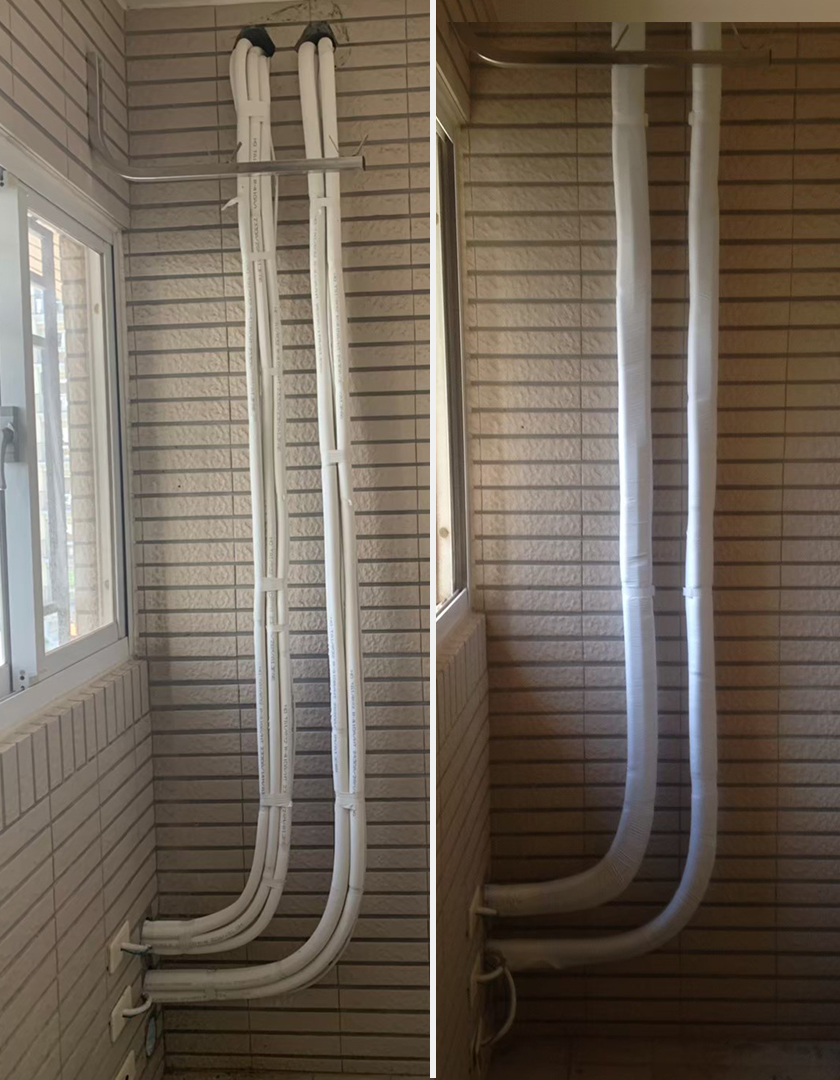

銅管線預留管整束預留/管線尾端膠帶封口並向下避免雜物及水進入管內/主機架設連結完成塑膠袋包覆.避免其他工班施工灰塵沾污

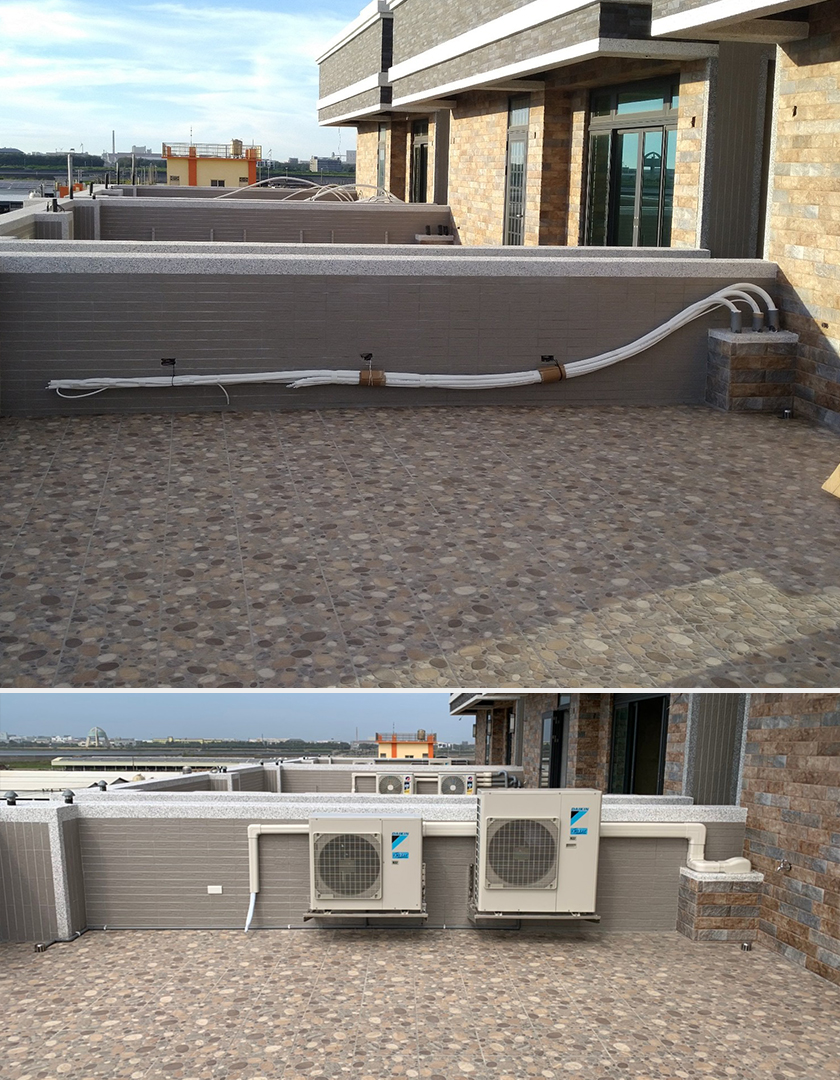

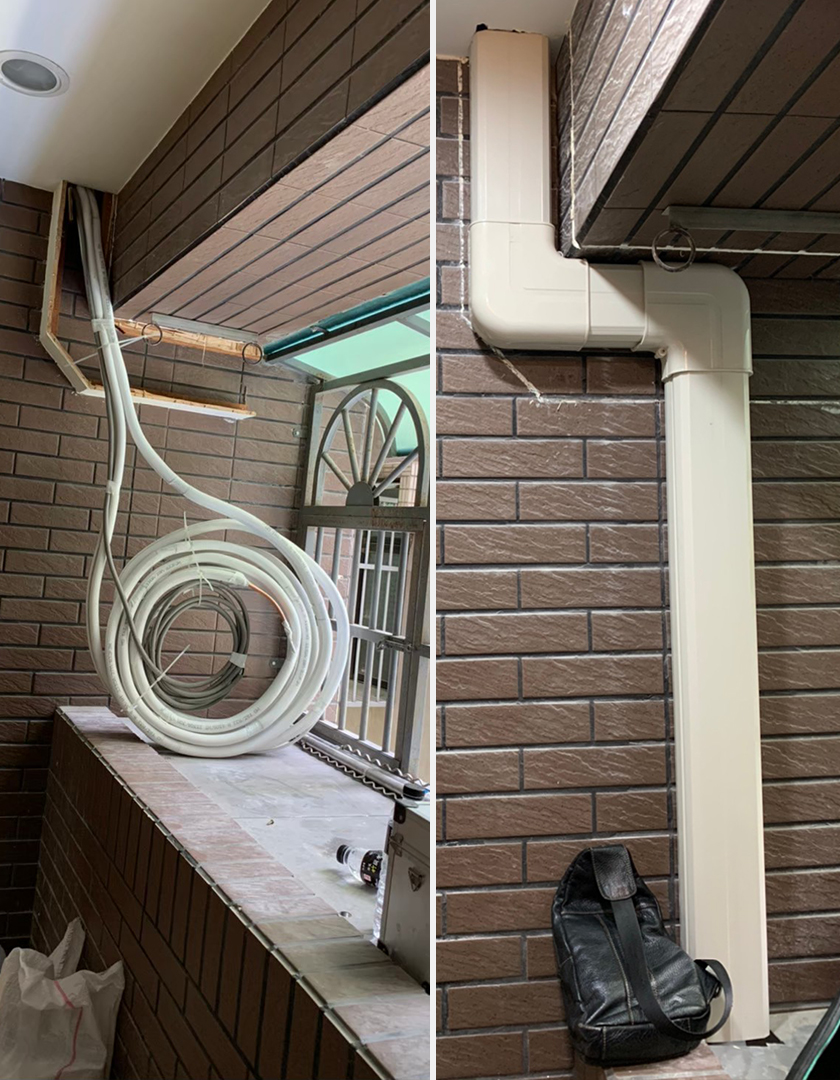

頂樓預留管線懸吊於牆面.避免下雨積水或遭踩踏/主機架設.管線搭配管槽修飾安裝
室內機排水工程

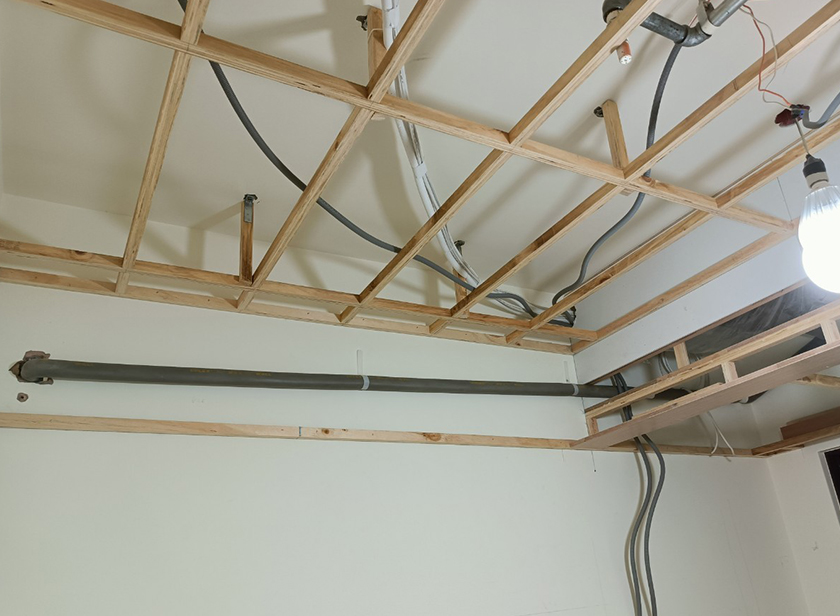

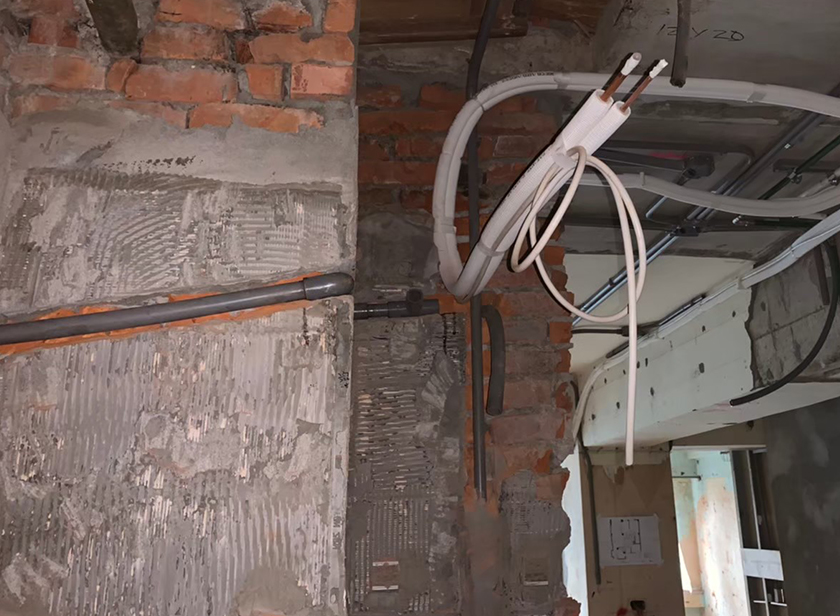

排水配管搭配裝潢及牆壁排水埋管
配合壁掛內機位置排水配管埋牆

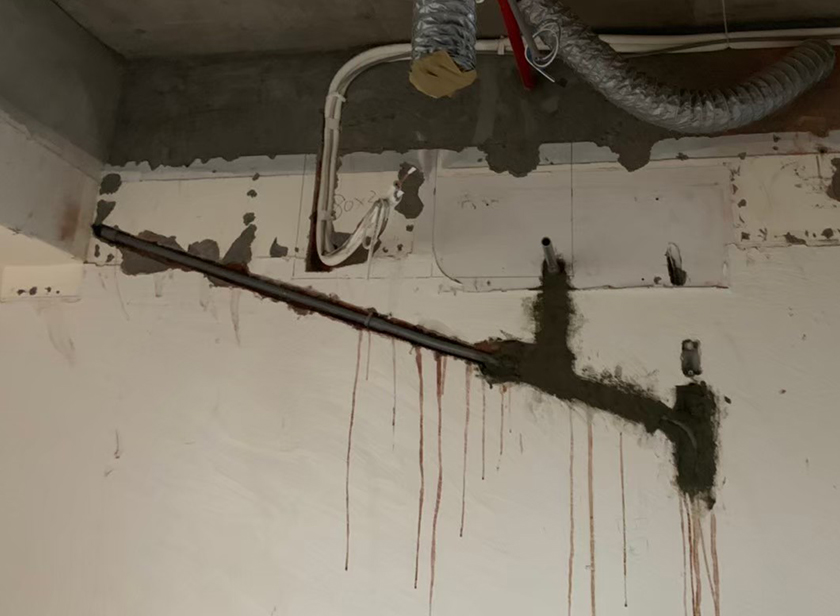

PVC排水配管埋牆處理

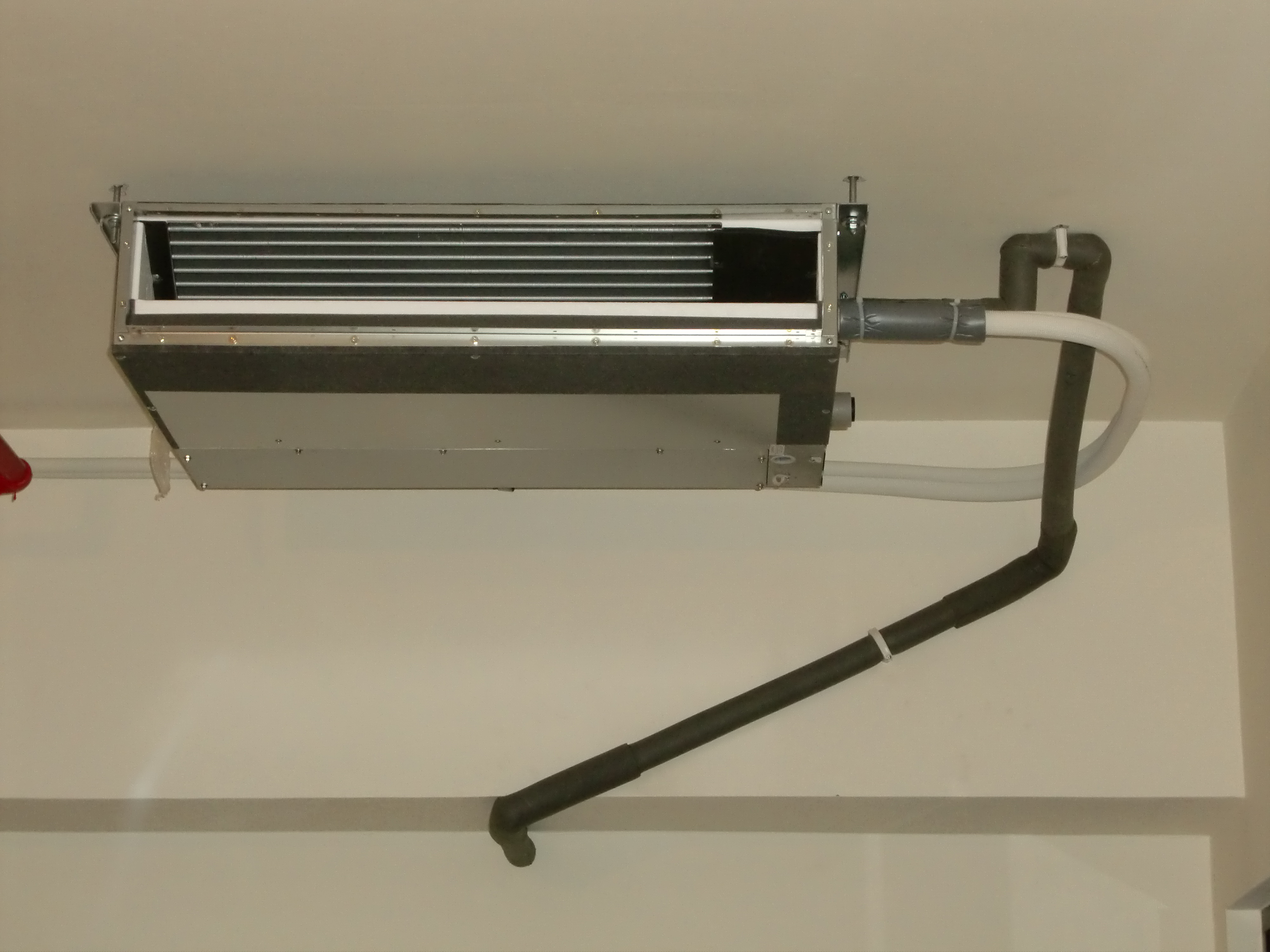

送風機排水配管加保溫被覆及排氣

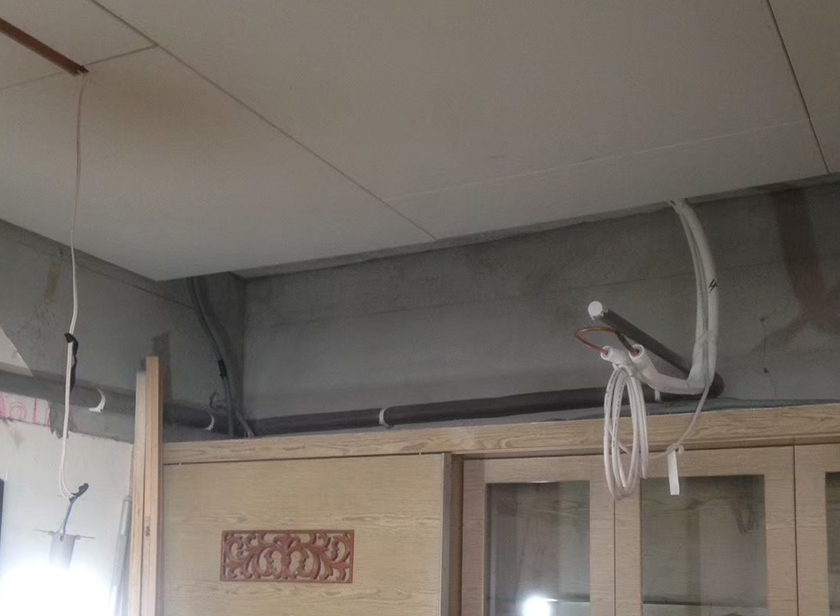

壁掛內機預留銅管及排水配管
排水工程洩水坡度確實,水流順暢

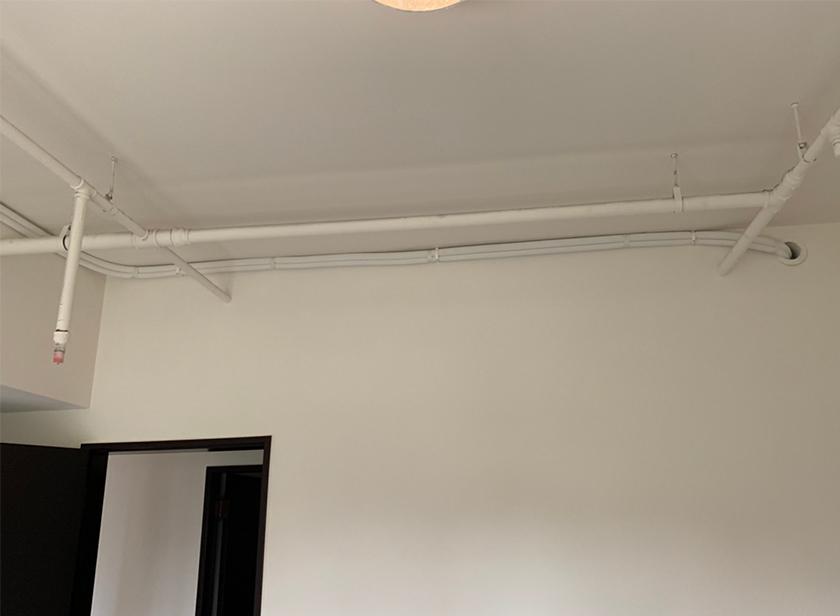

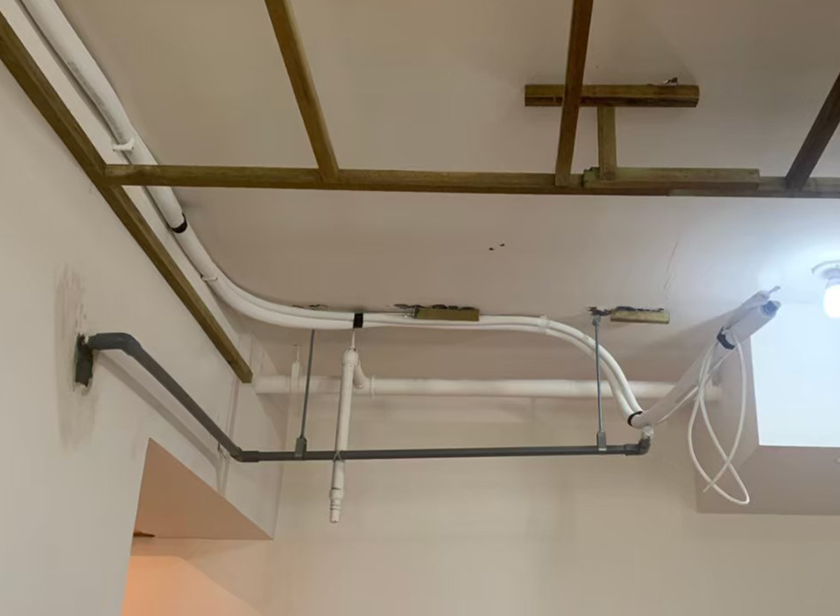

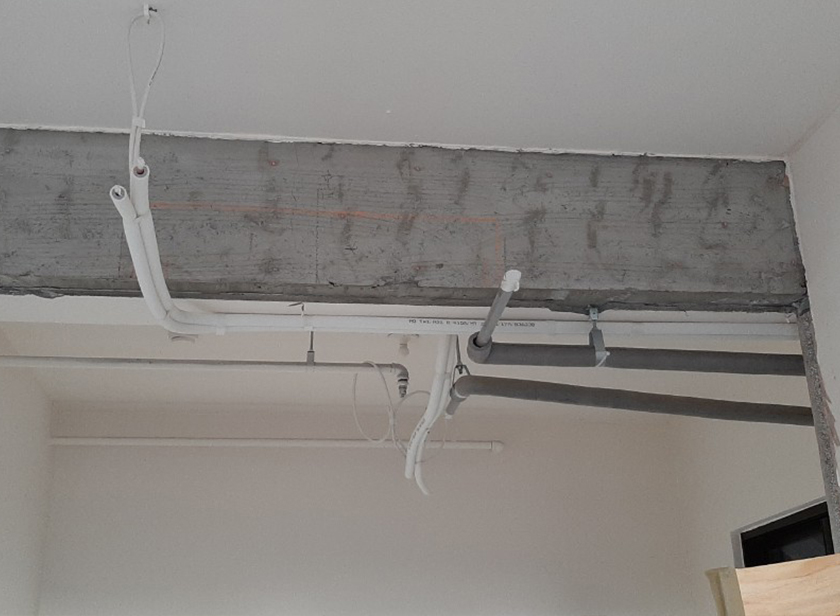

吊掛排水採用葫蘆束固定架設
吊掛排水採用保溫套管施作保溫以防止冷凝水產生而發生漏水問題

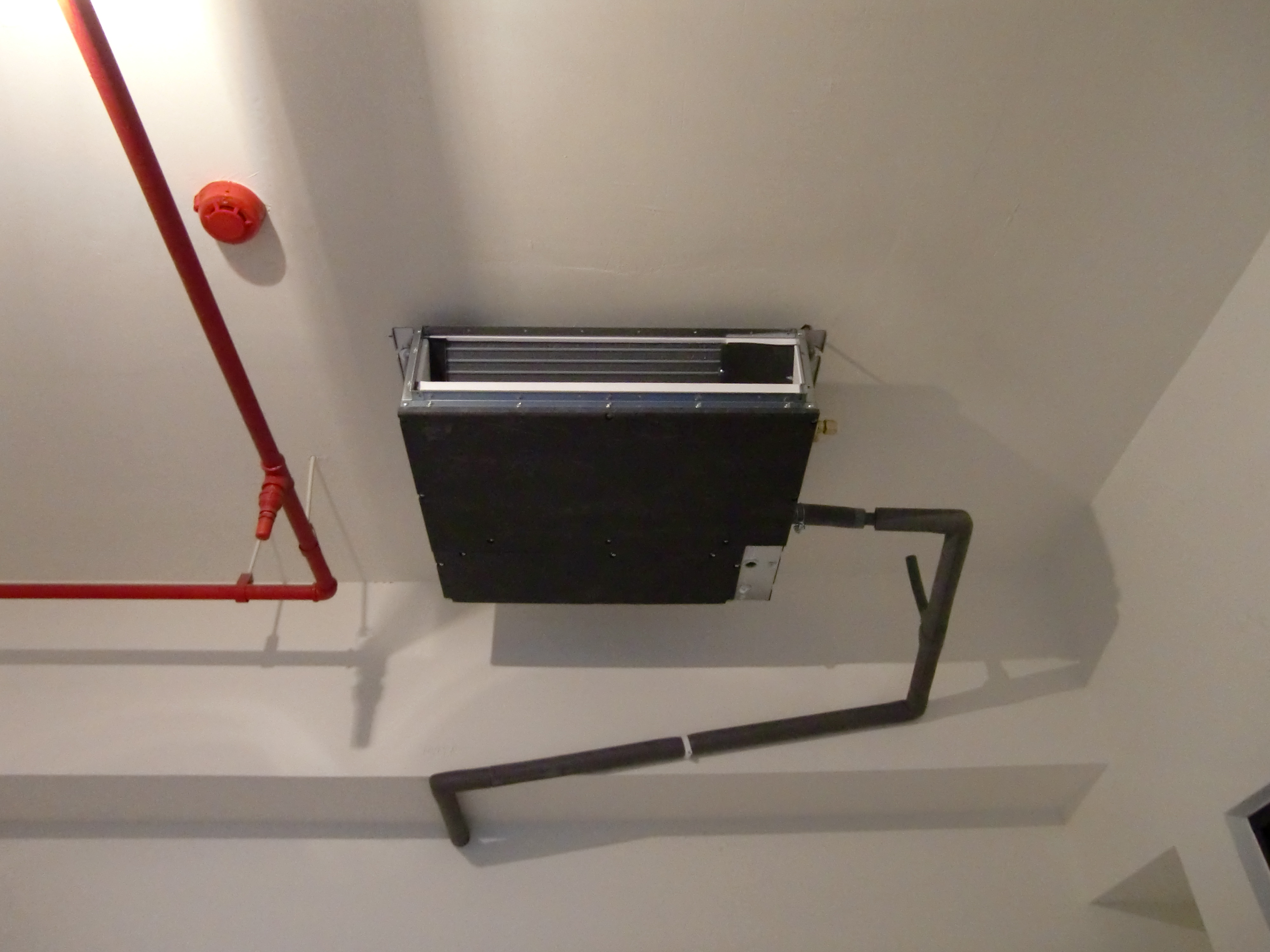

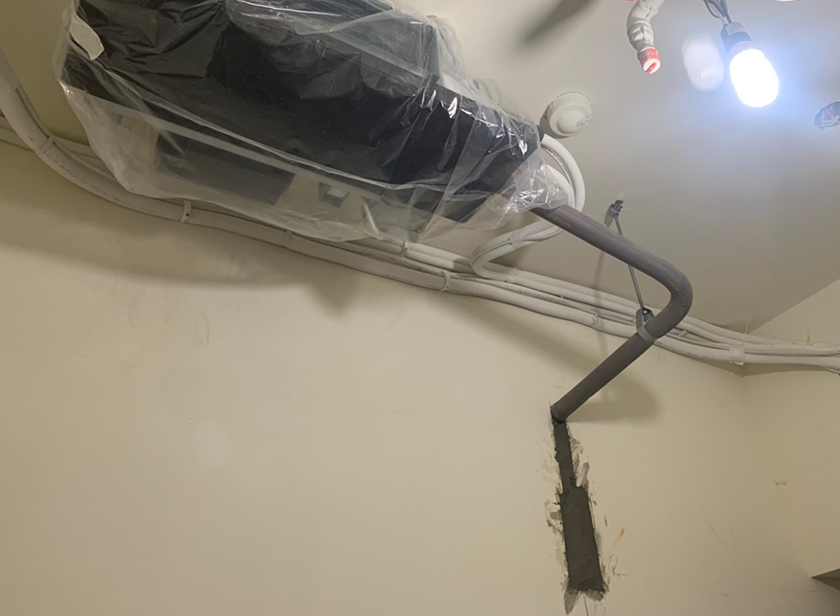

內含排水泵之送風機排水配管先揚高再向下排放
另有排水器之送風機排水配管做揚呈防止水垂聲
風管工程

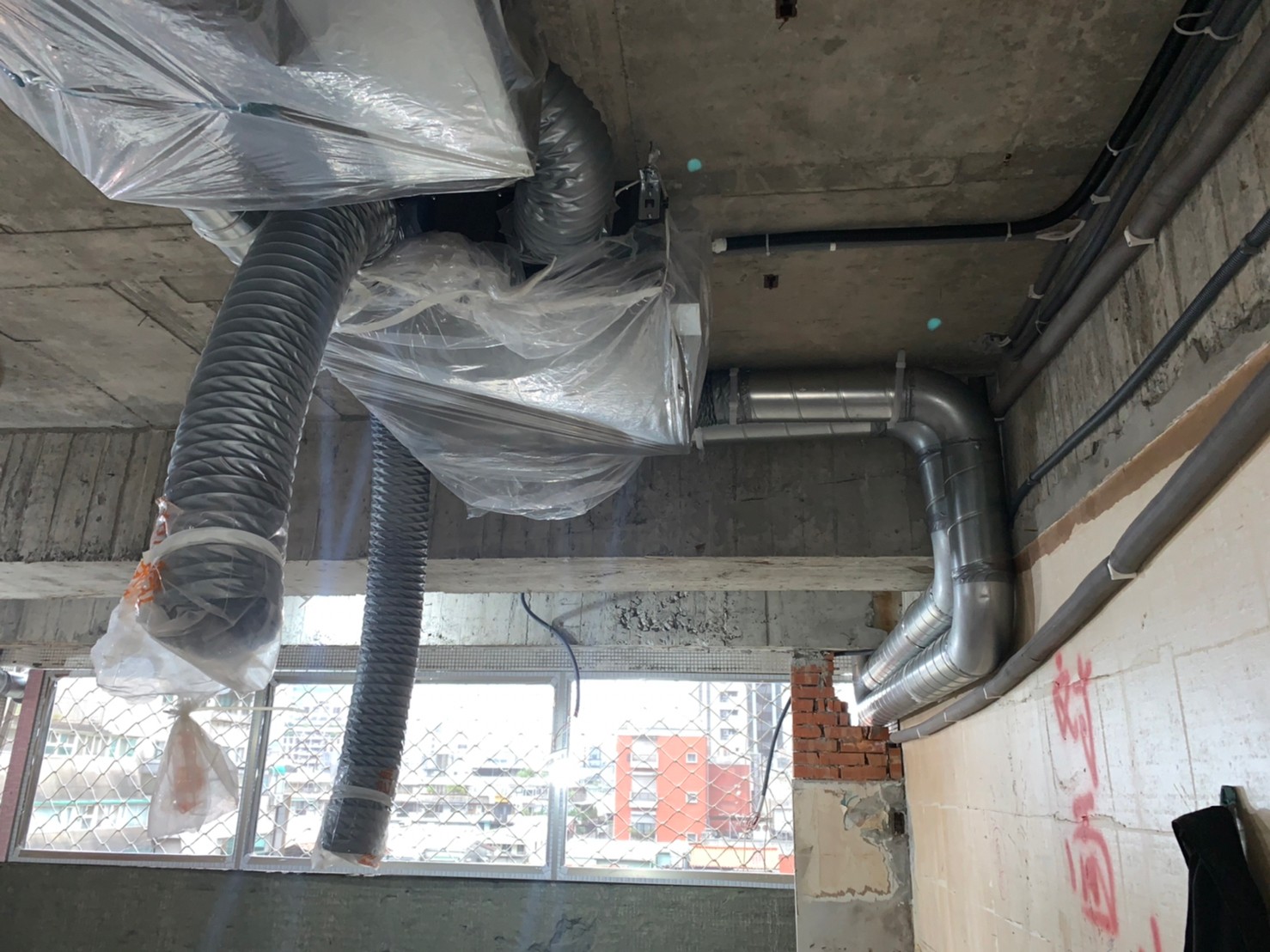

保溫軟管接黏鍍鋅鐵內保溫出風箱進行出風

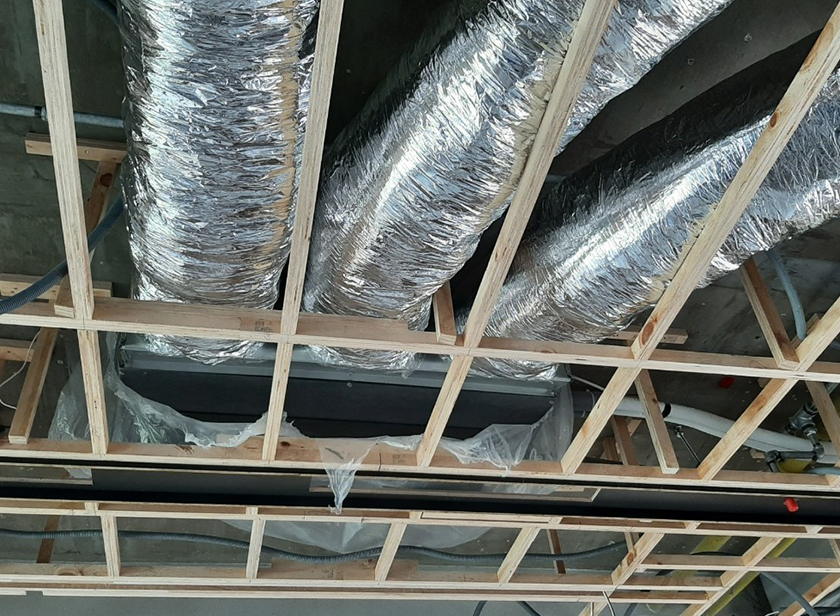

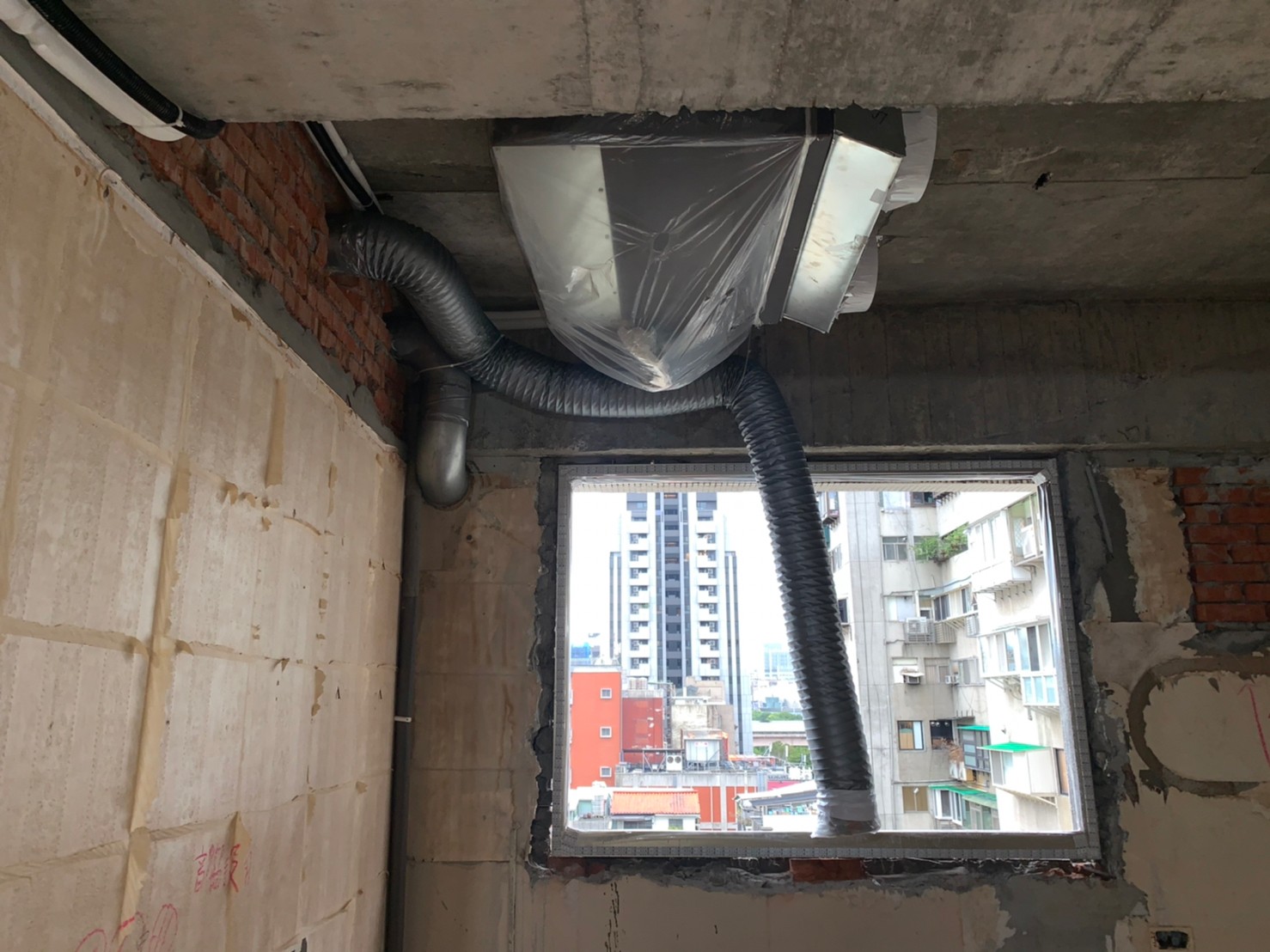

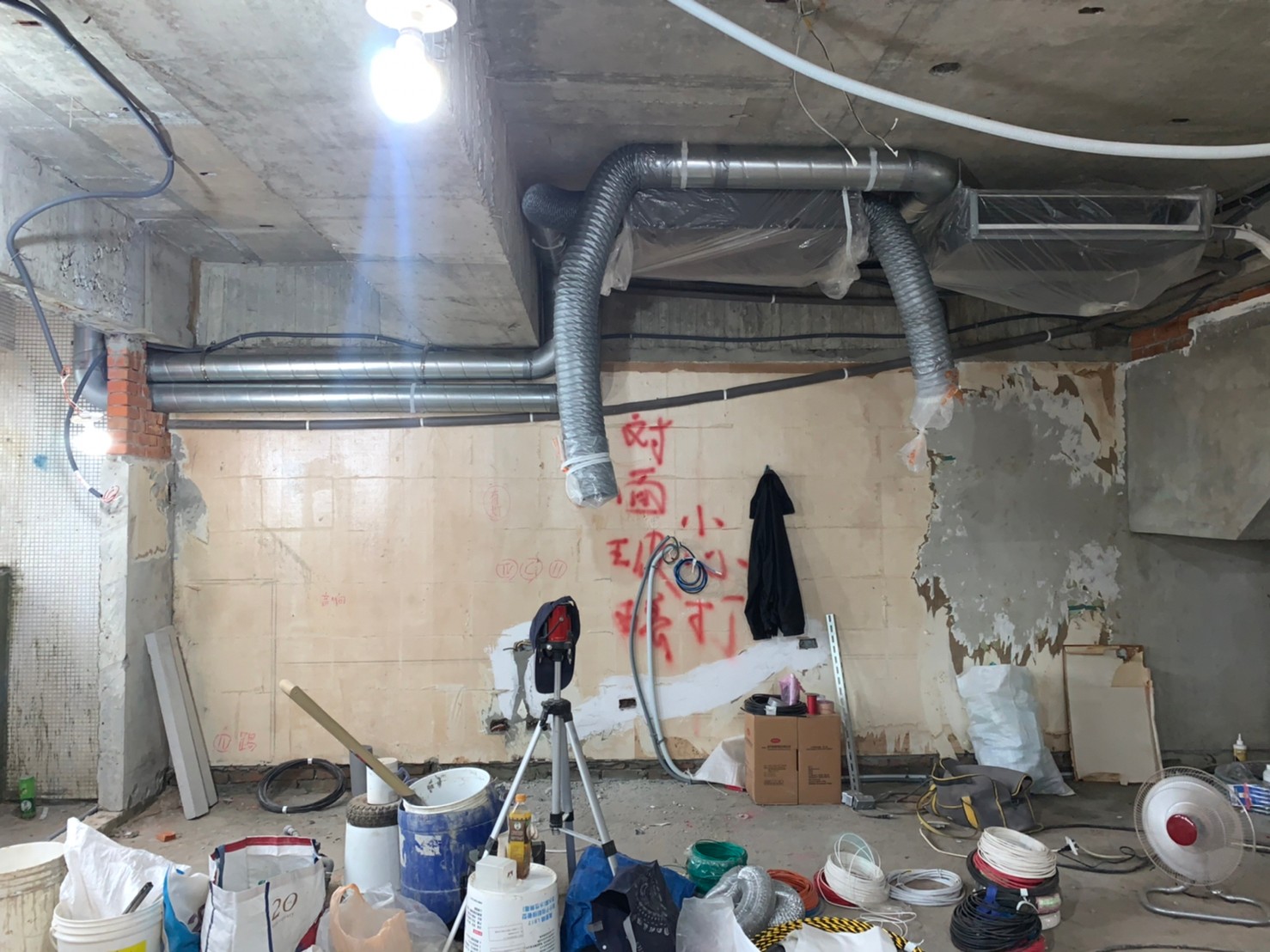

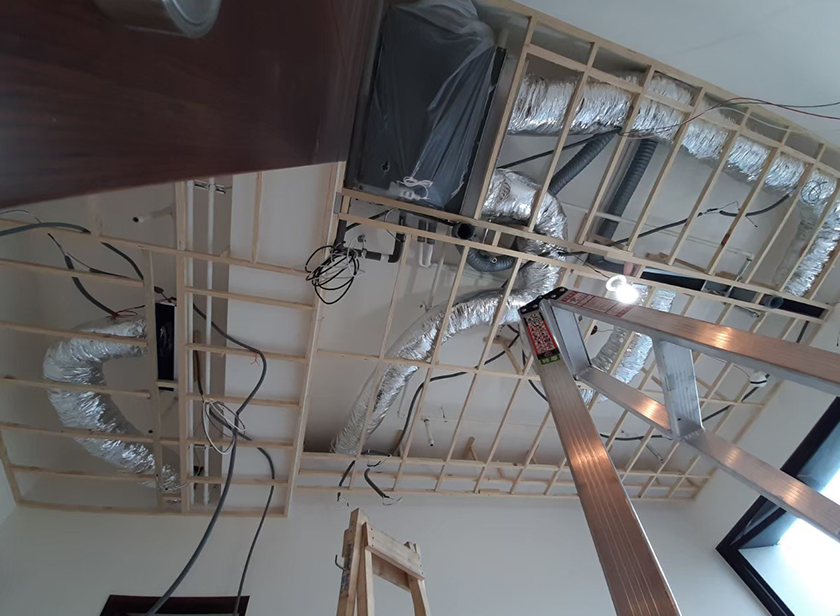

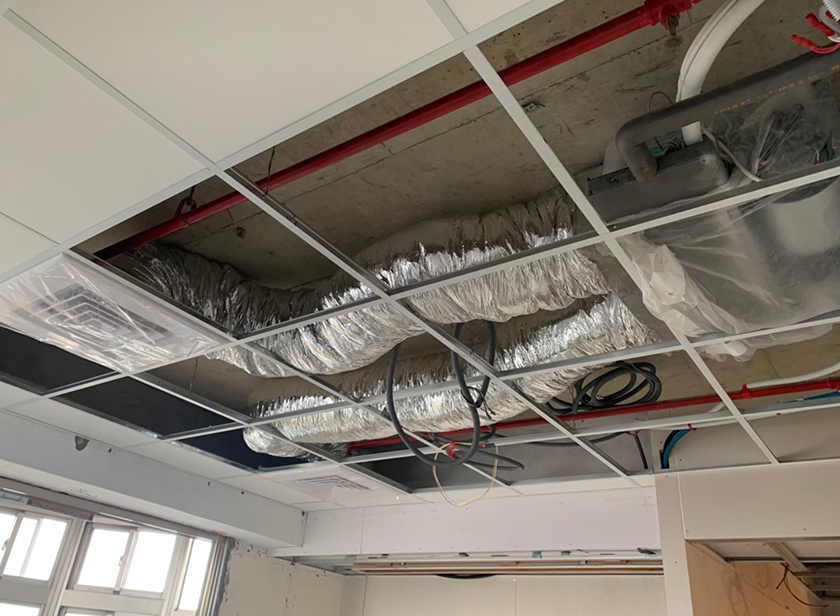

採用集風箱接保溫軟管接出風箱製作傳送空調之風管工程
採用集風箱接保溫軟管接出風箱製作
採用集風箱接保溫軟管接出風口製作

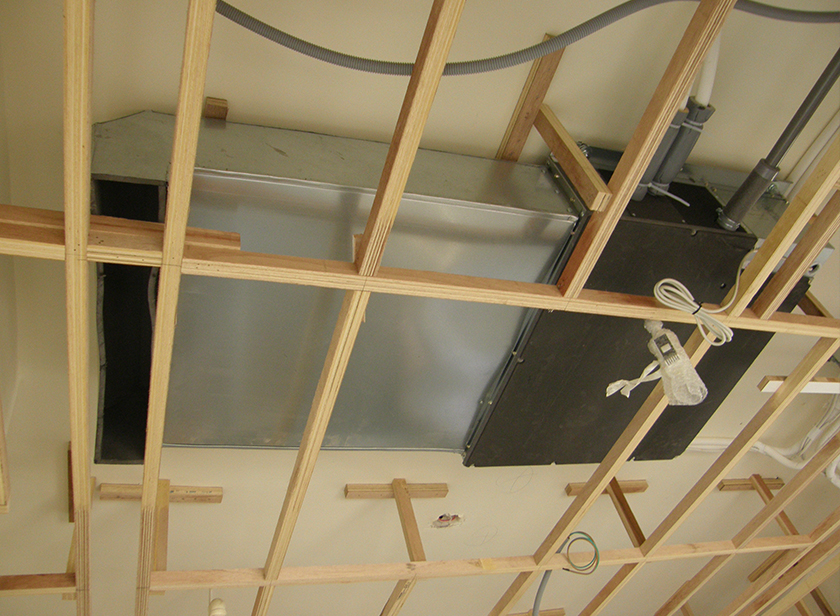

內保溫鍍鋅鐵L型集風箱
採保溫軟管接鍍鋅鐵保溫出風箱進行下出風(適合冷暖氣)

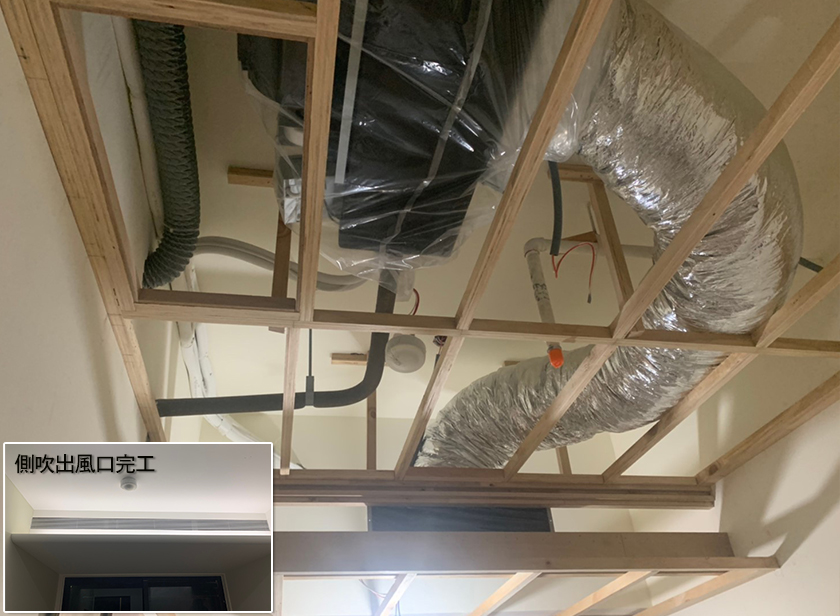

採保溫軟管接鍍鋅鐵保溫出風箱進行側出風風管工程安裝

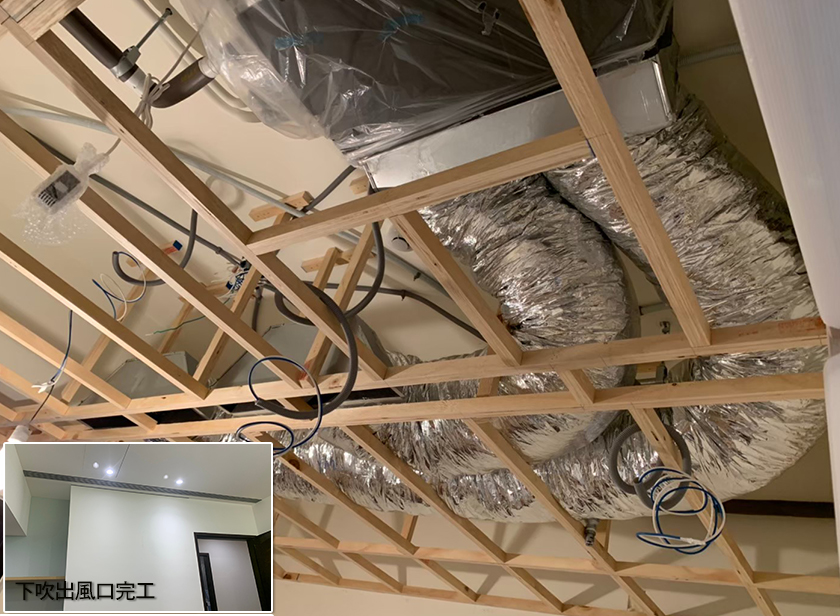

下吹出風採L型鍍鋅鐵內保溫集風箱
室內機安裝工程

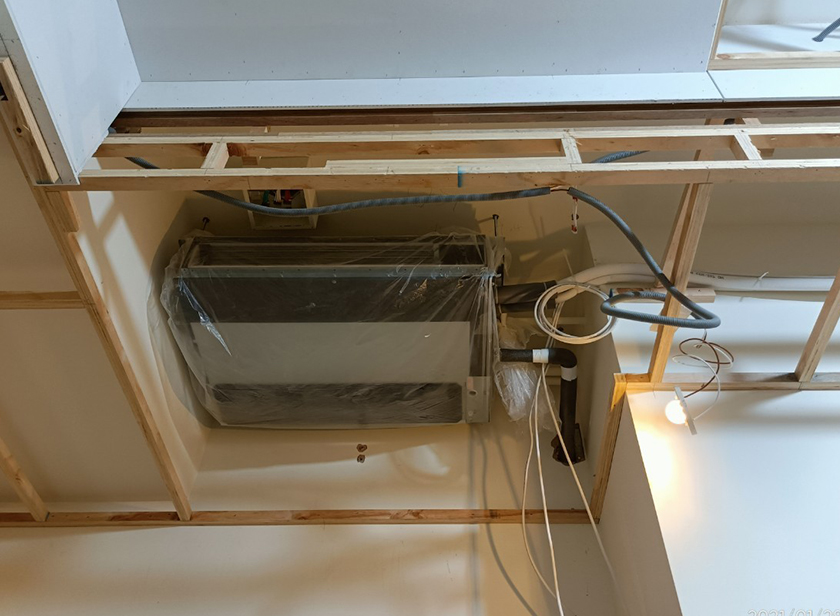

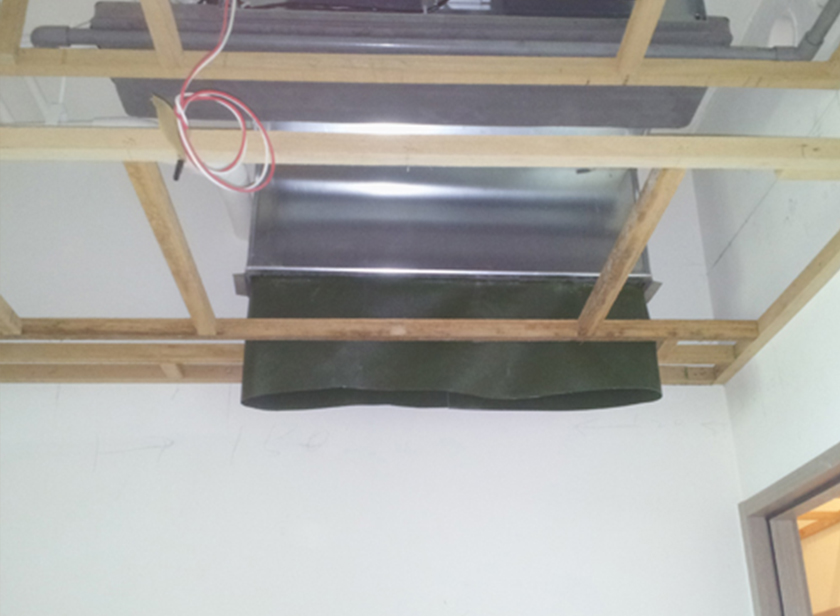

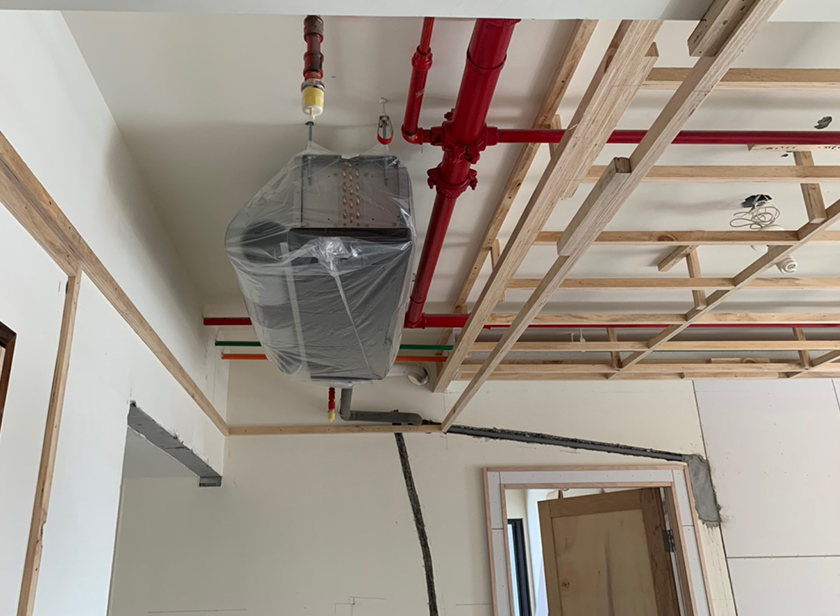

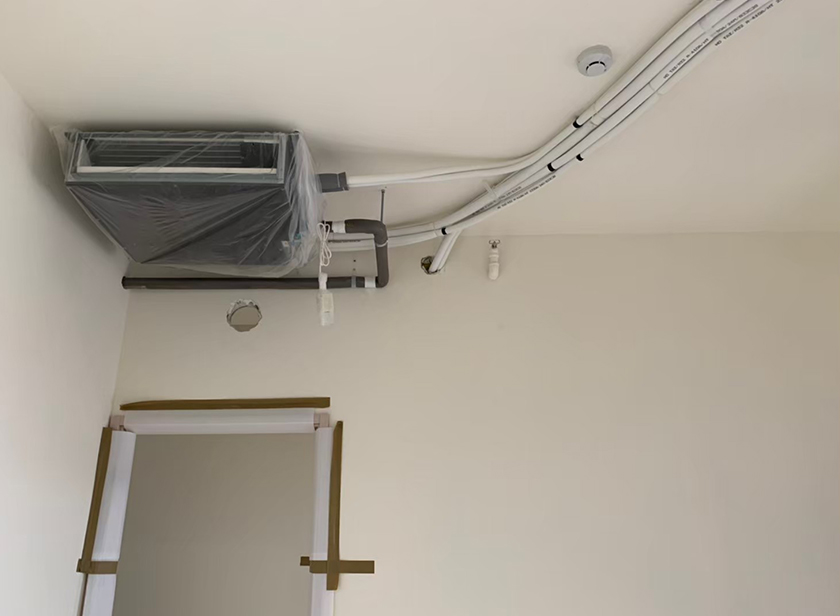

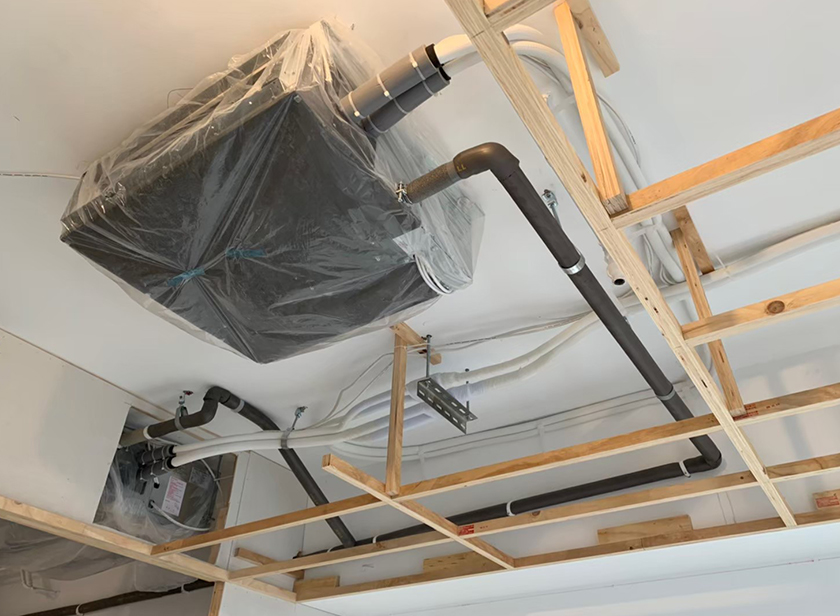

隱藏式送風機吊掛完成.先以塑膠布包覆防塵

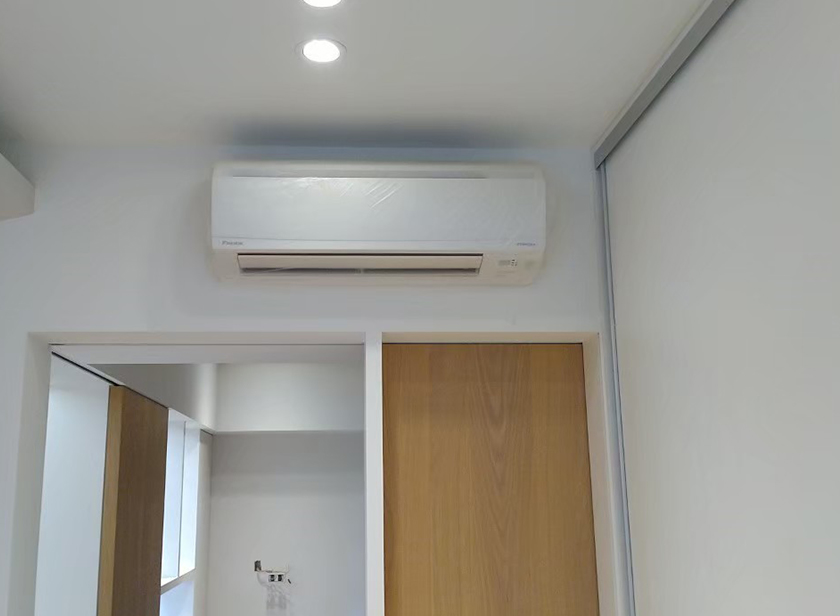

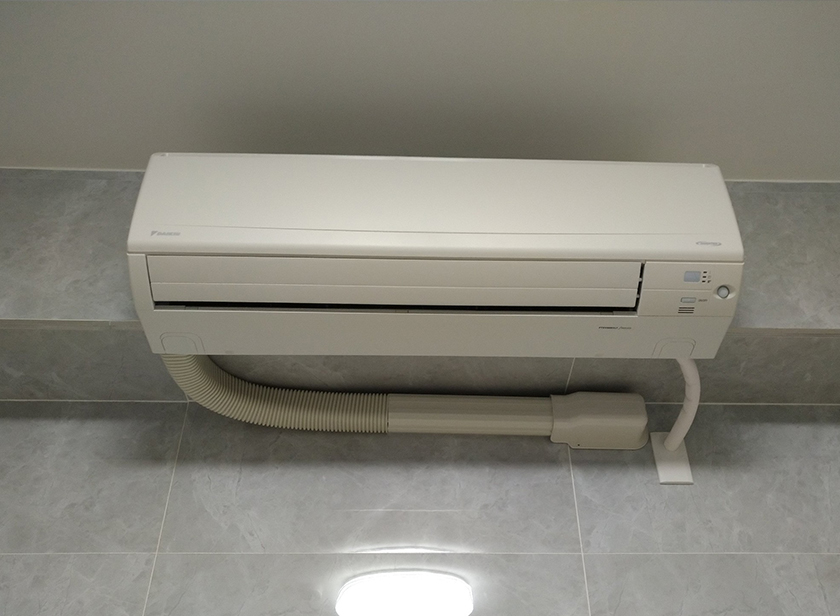

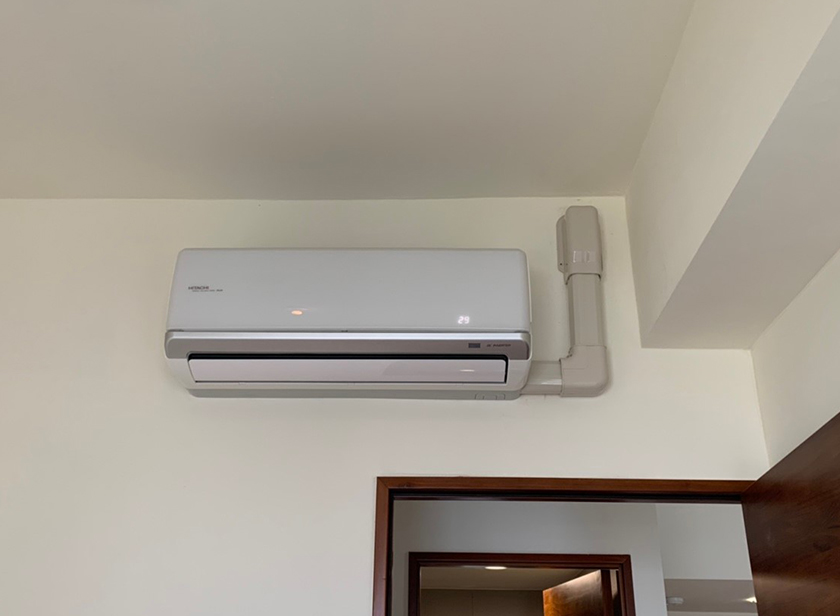

壁掛機安裝完成.使用前用塑膠布包覆防塵保護

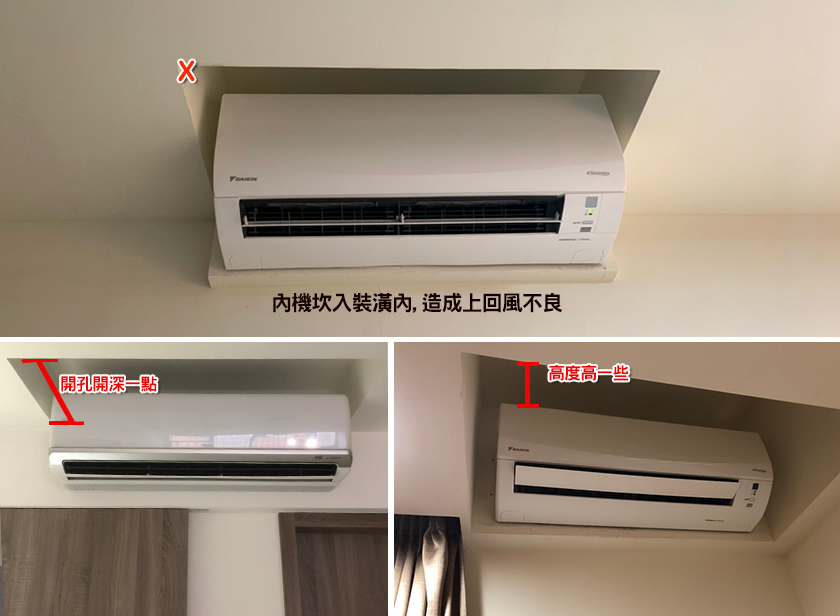

壁掛內機安裝注意上方回風循環高度是否足夠
吊機.配管.連結.階段完工等待風管訂做.先做防塵保護

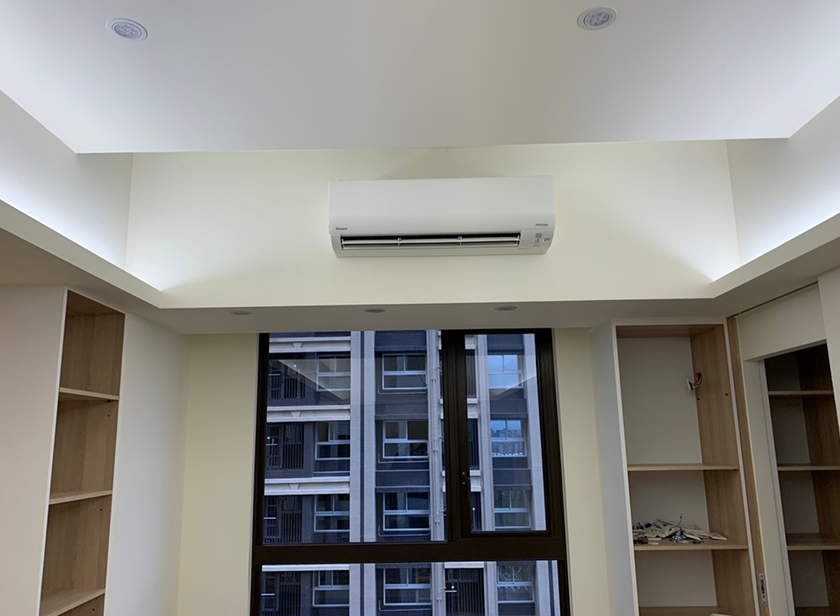

壁掛上方回風和下方出風口空間夠循環好

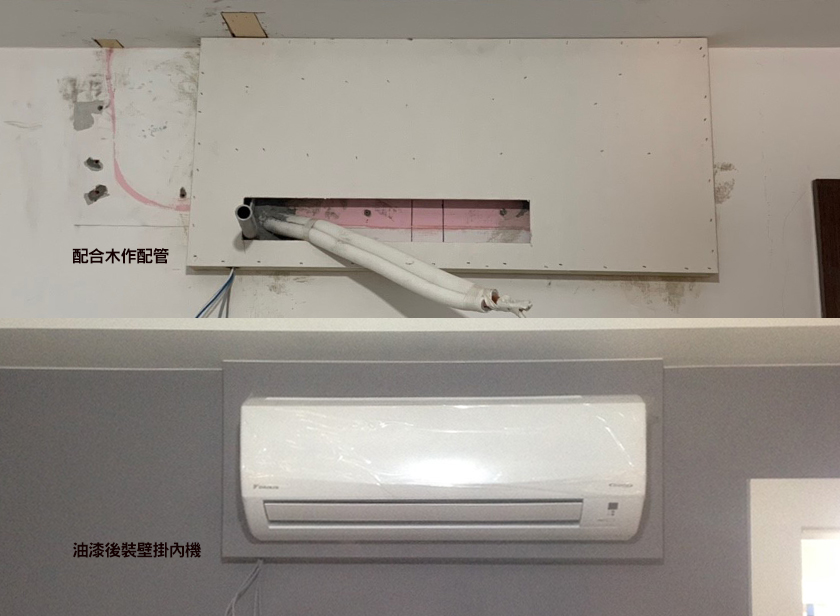

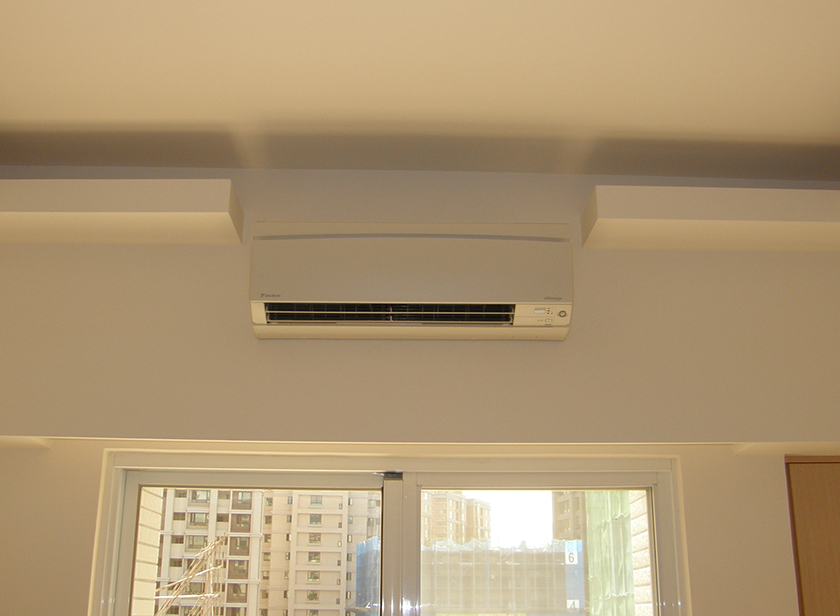

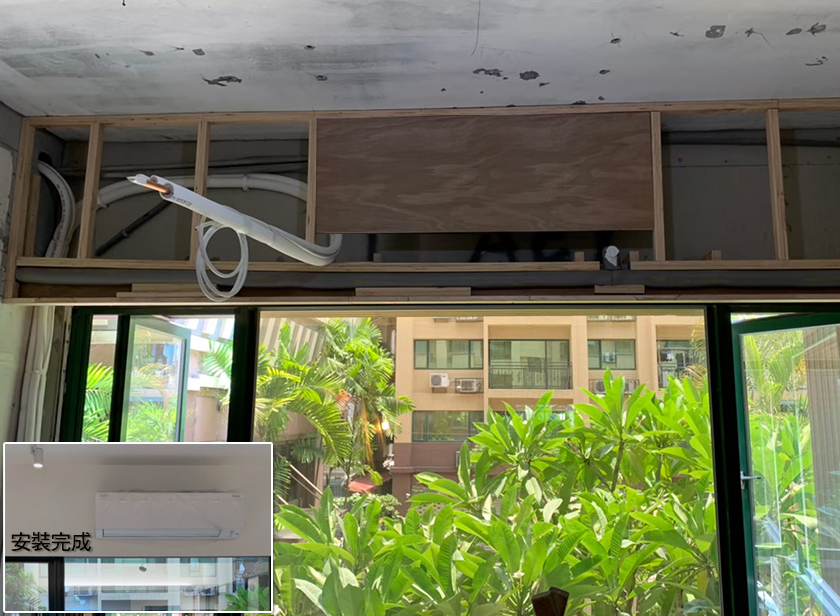

壁掛配合簡易木作包銅管安裝
壁掛內機安裝是否完善

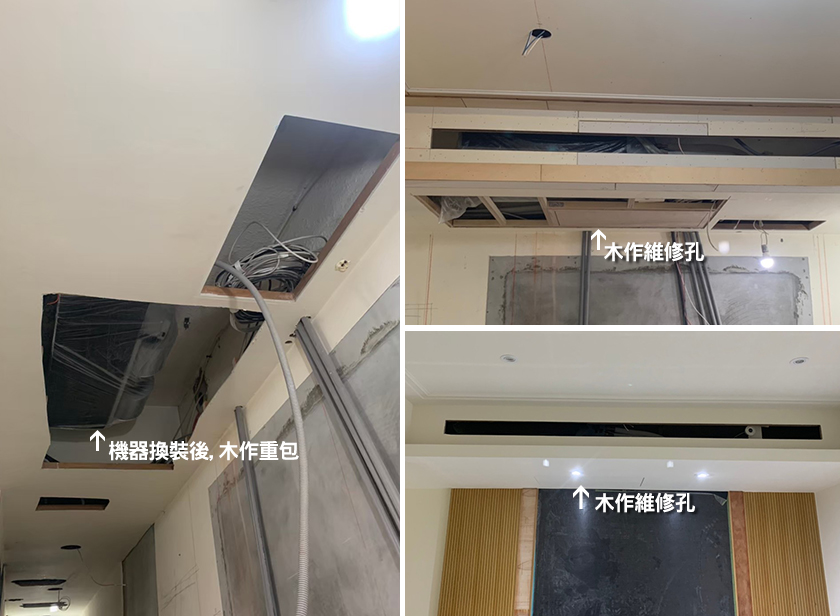

埋入式內機換裝開維修孔和包裝潢

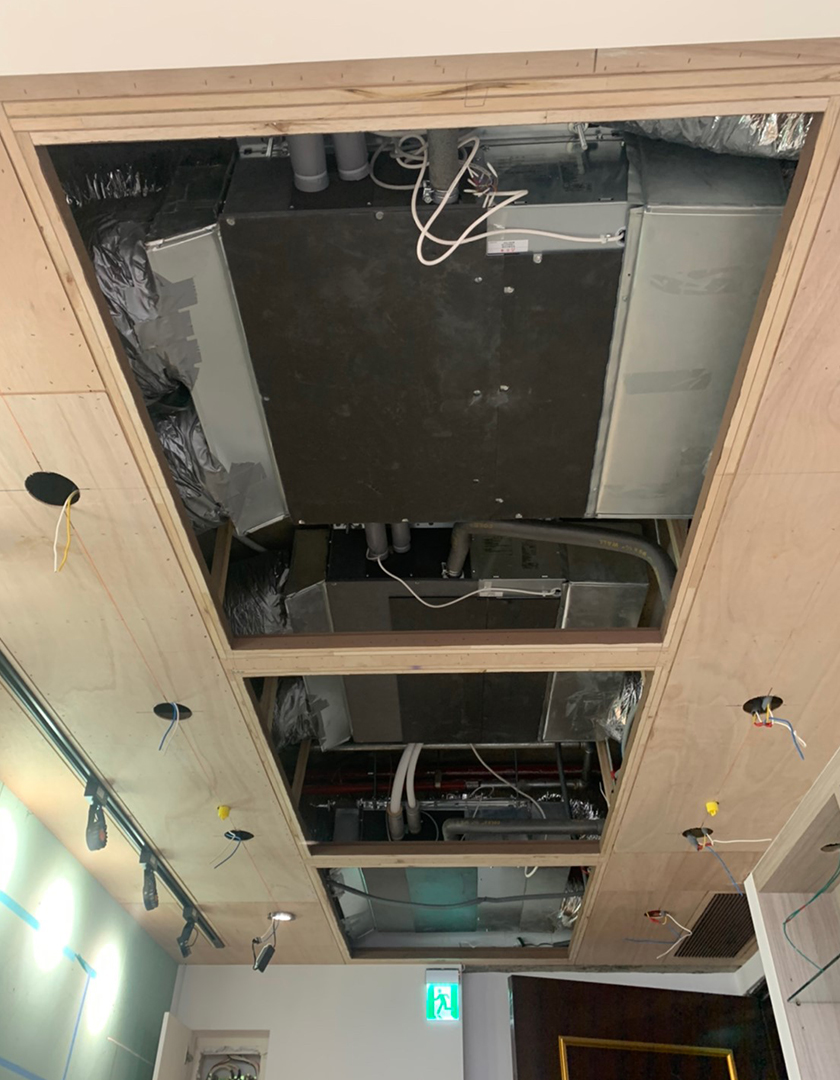

埋入式內機維修孔方便機器維修保養
室外機安裝工程

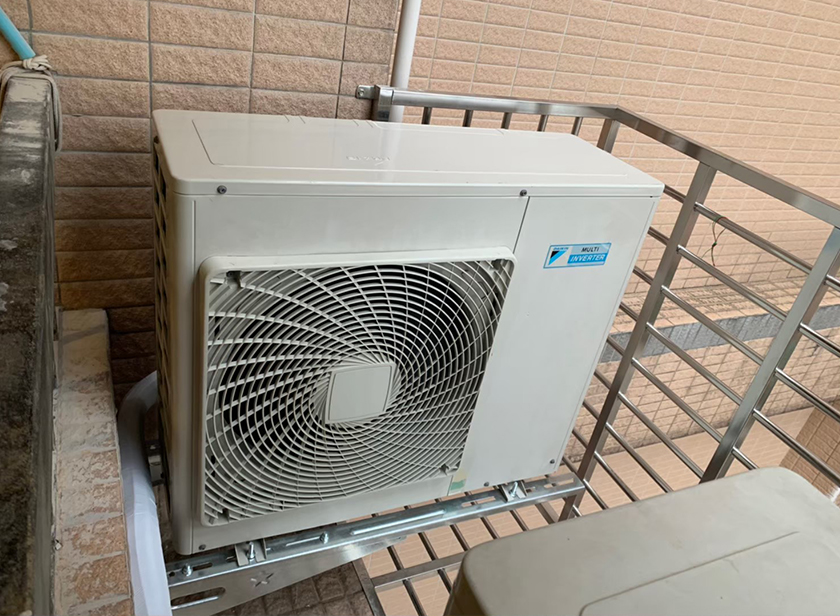

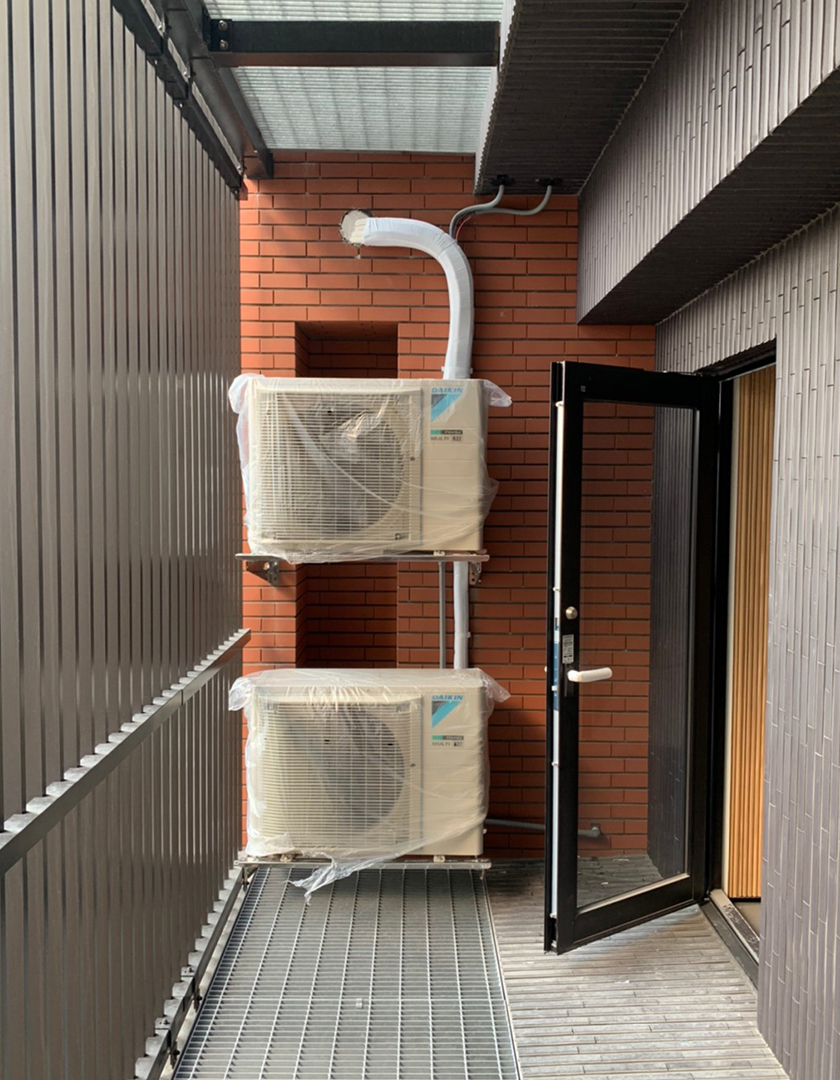

室外機上下排序豪華型白鐵安裝架架設,並包模預防髒亂
主機架設在護欄裡,施作人員安全,主機也多一道安全防護

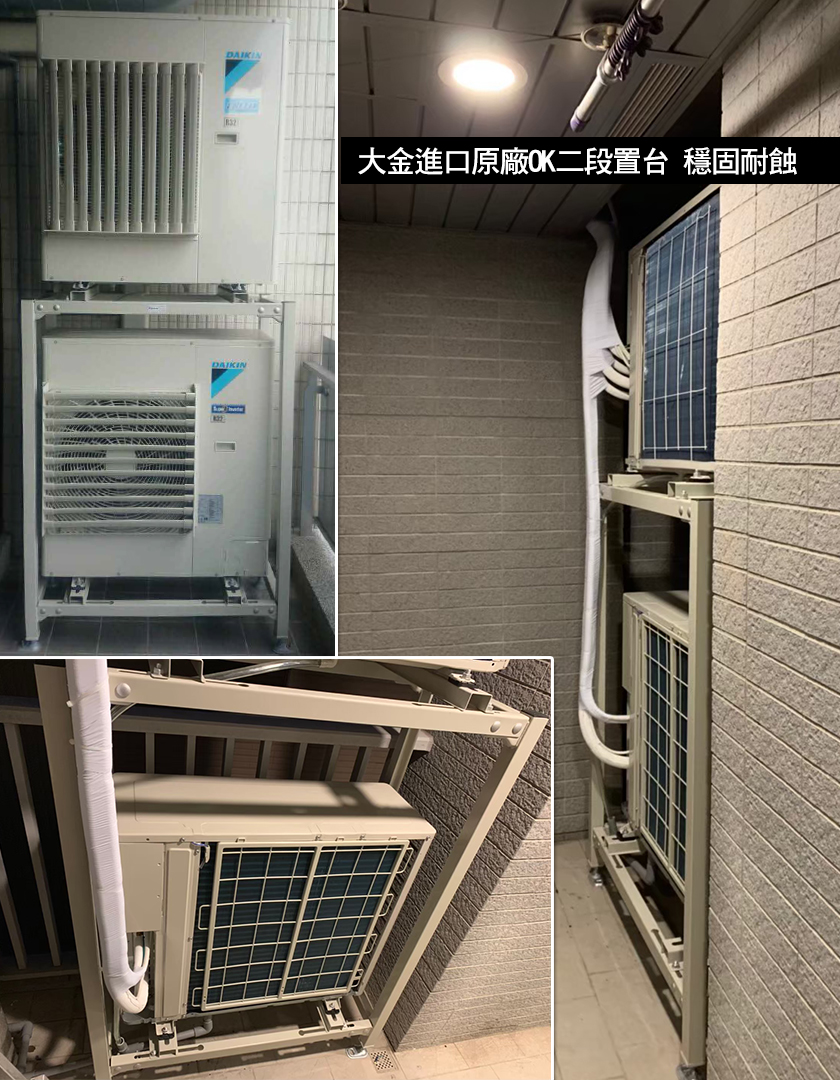

大金進口原廠OK二段置台 穩固耐蝕

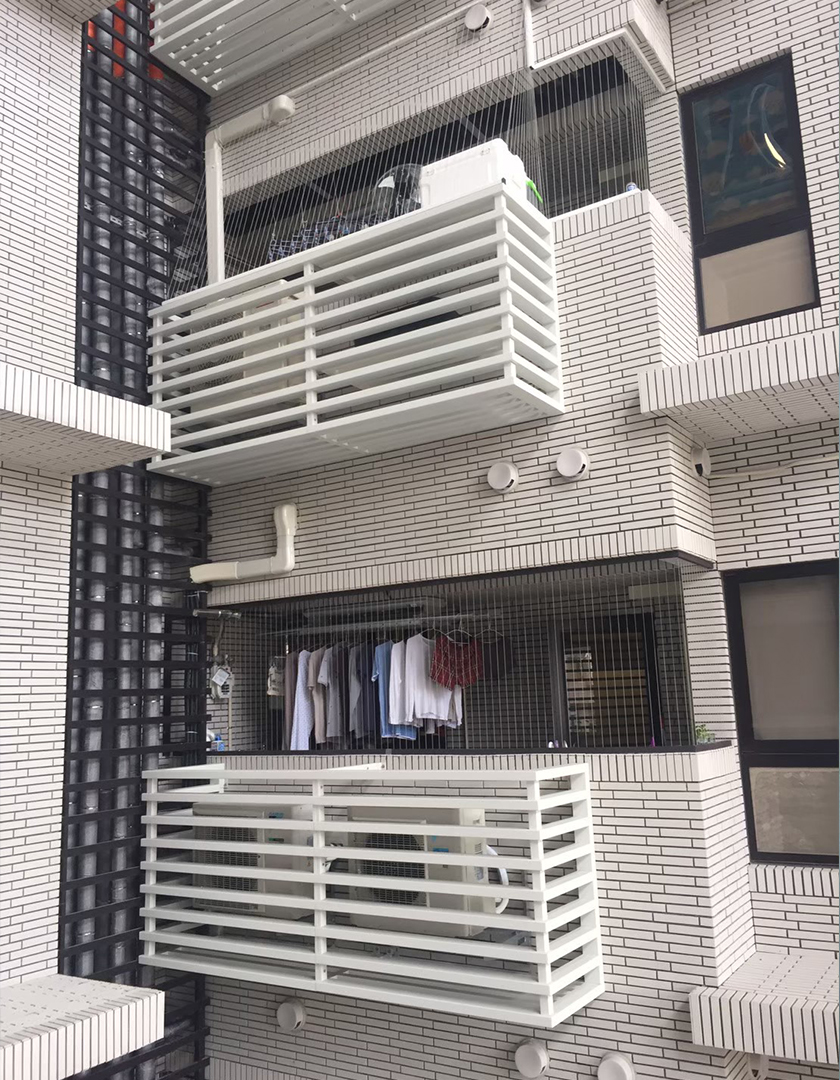

建案設計主機位置加鐵護欄較為安全,機器才有受原廠保固
主機位置加裝鐵護欄,同時架設安裝架對機器有雙重保護

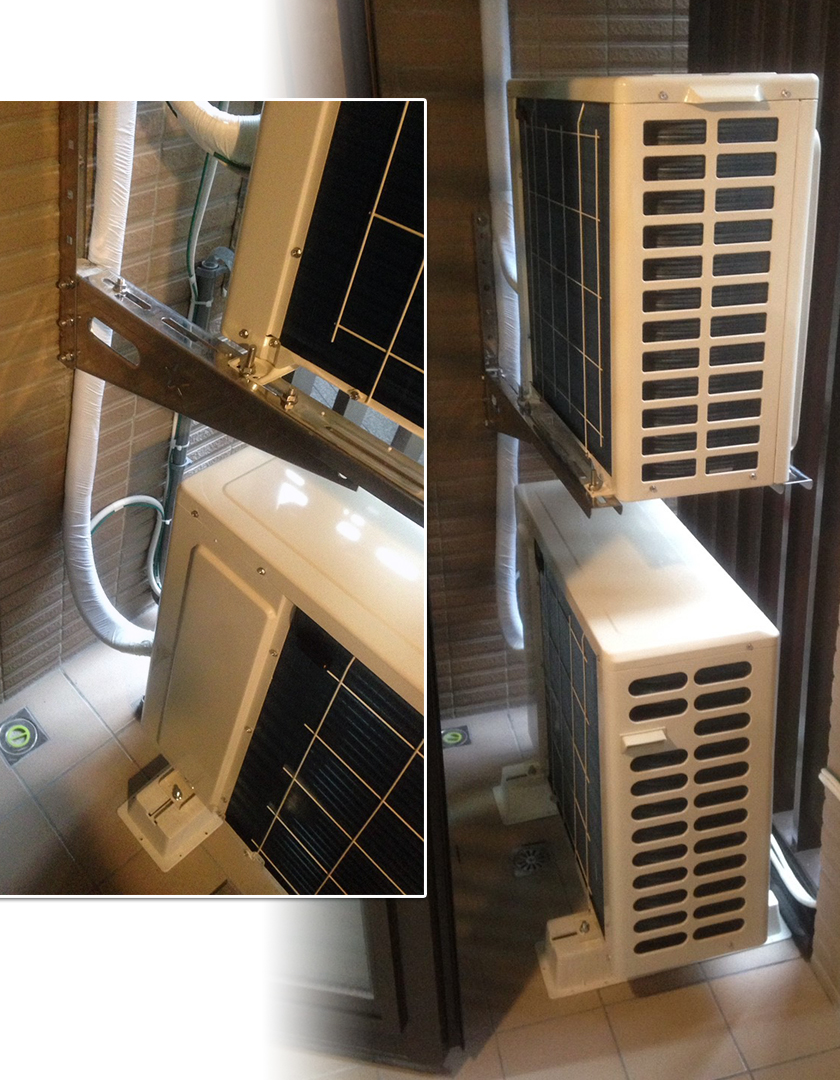

上方採吊掛下方採塑鋼腳架架設

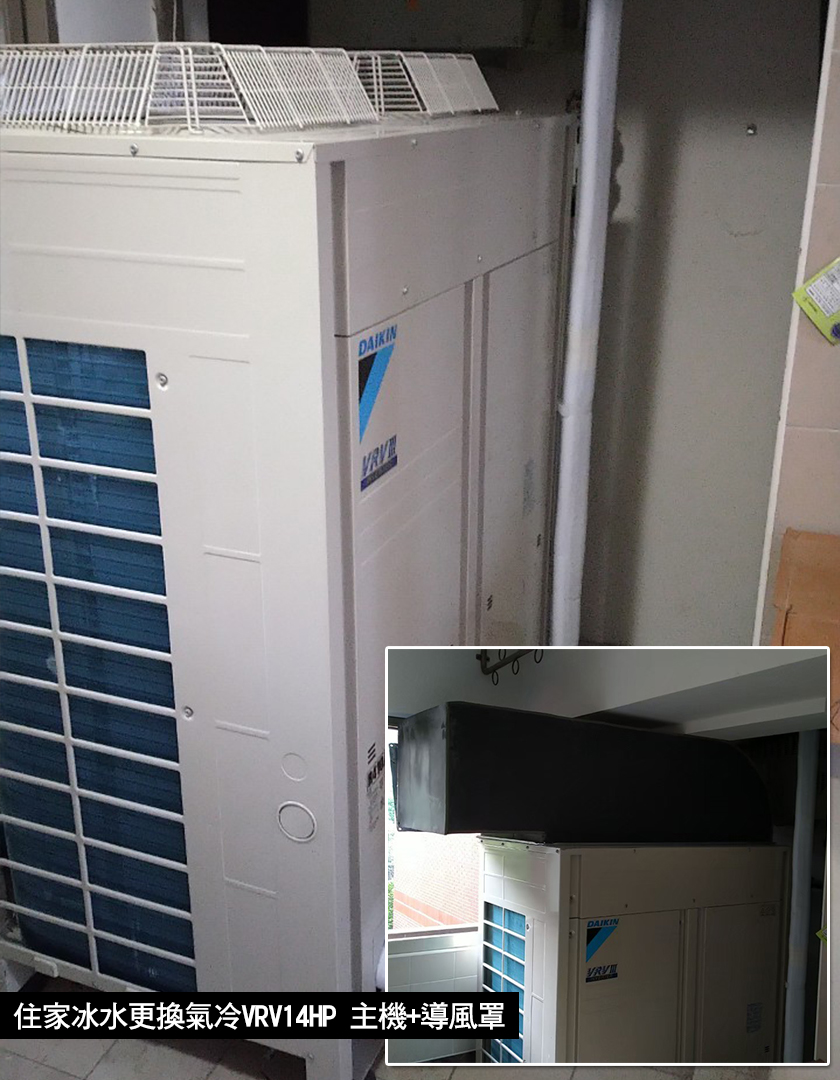

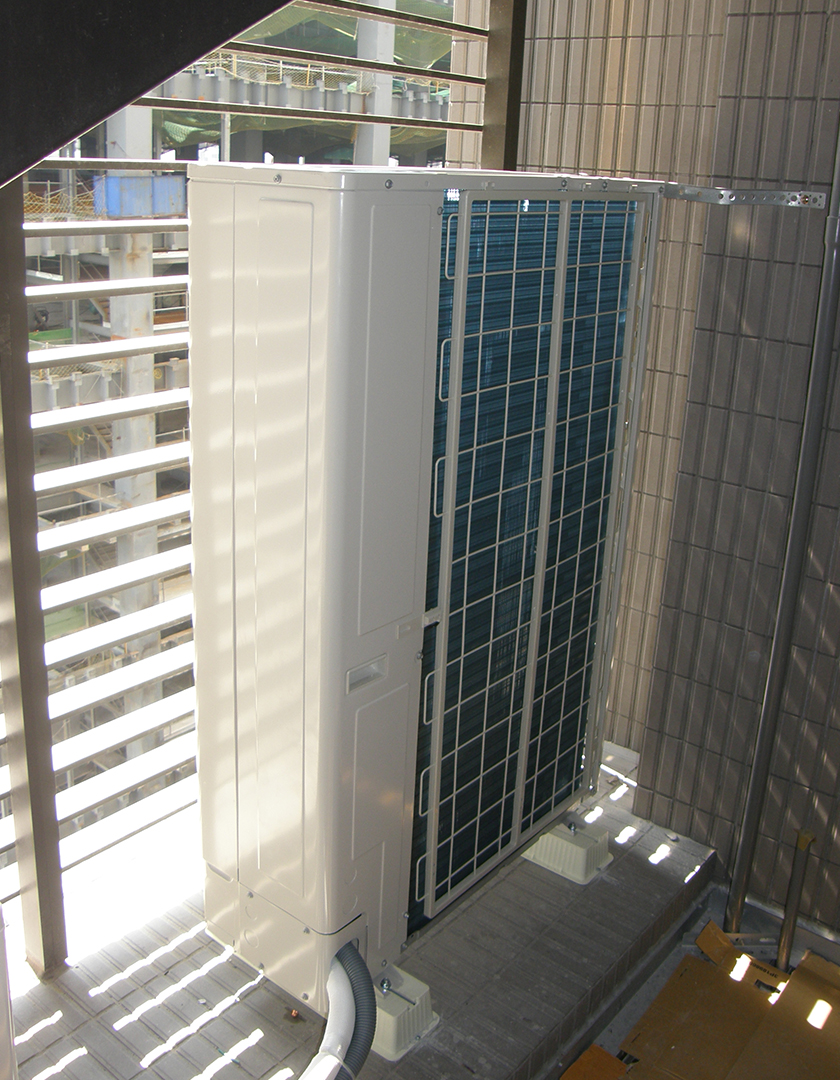

冰水主機更換氣冷VRV 14馬力 業主要求主機放陽台,主機加導風罩
主機擺放地上需安裝落地架並加以固定
管槽工程
主管路分管路管槽安裝

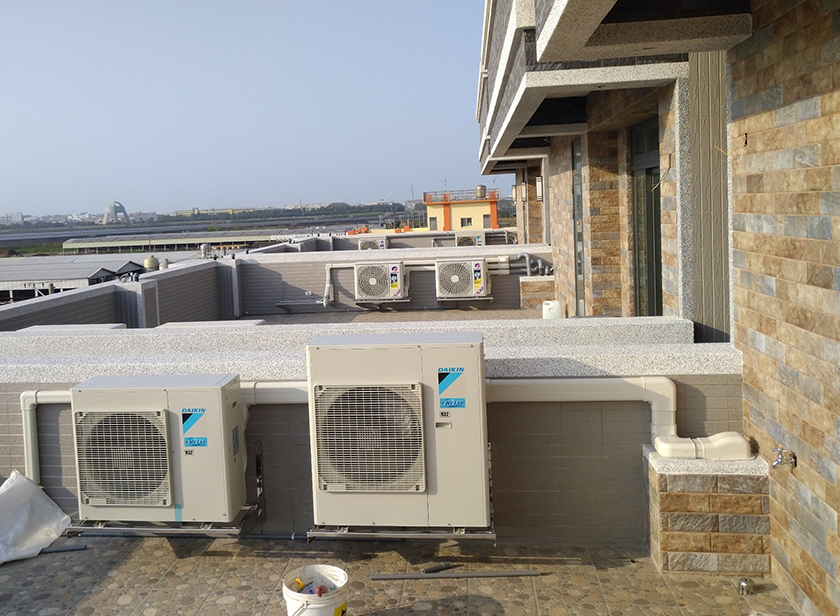

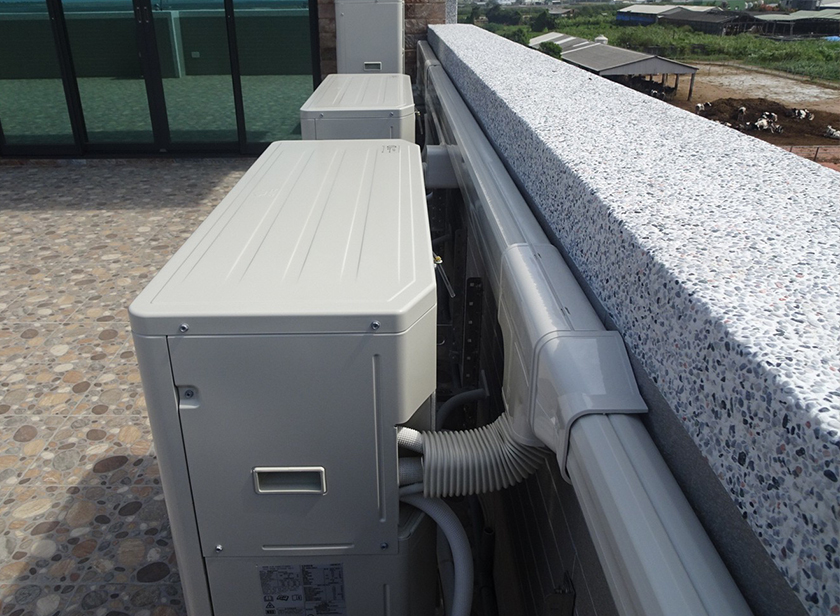

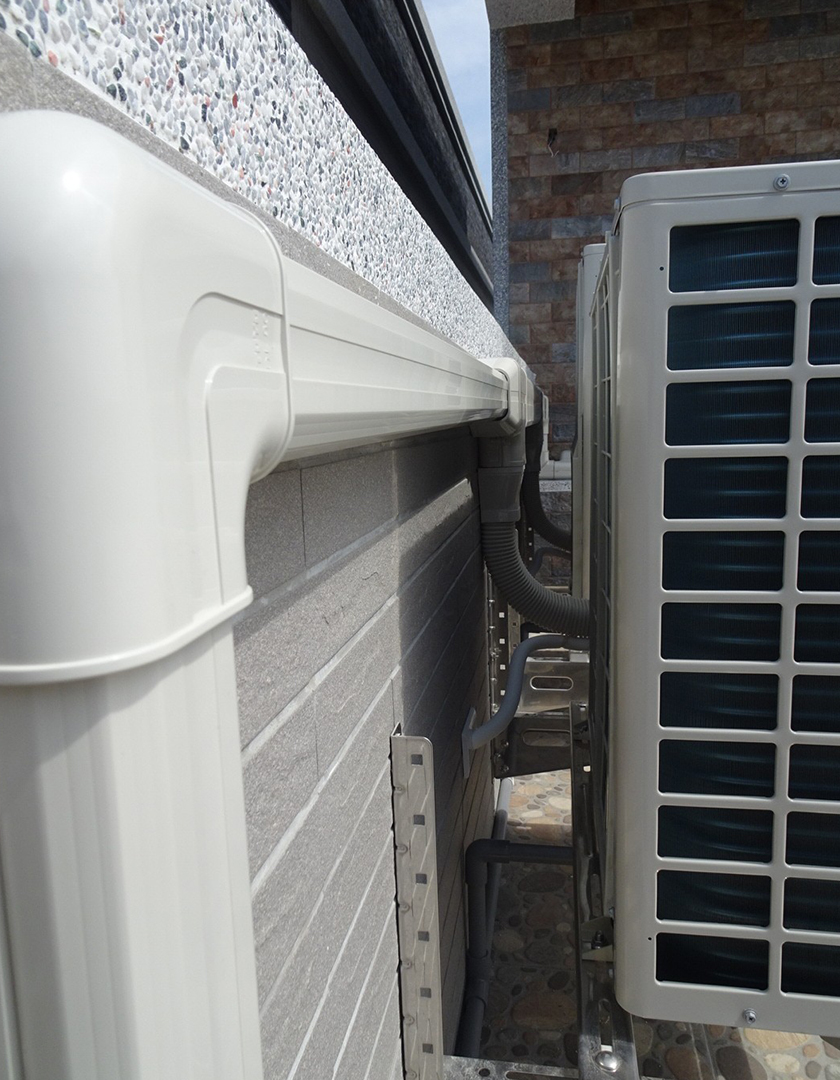

透天頂樓管槽安裝
落地管槽安裝

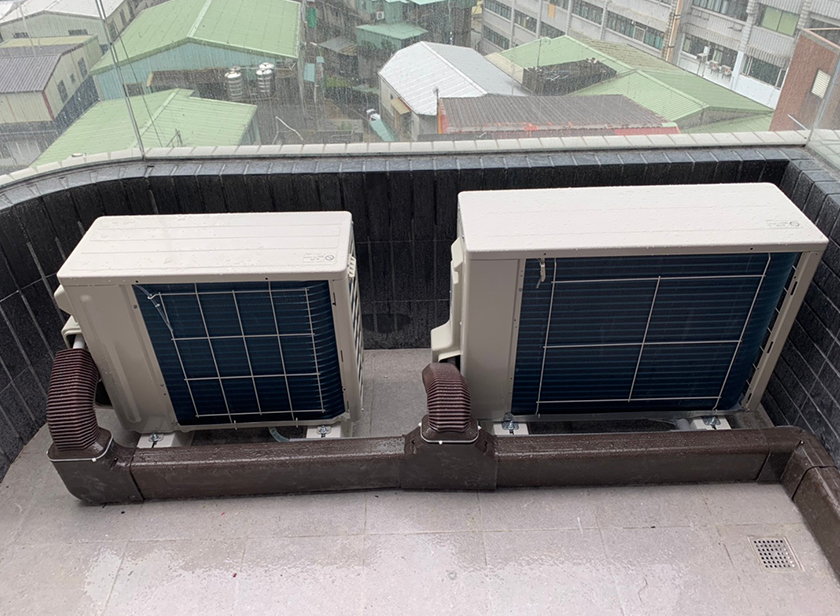

公寓頂樓女兒牆內管槽安裝
分歧管槽安裝

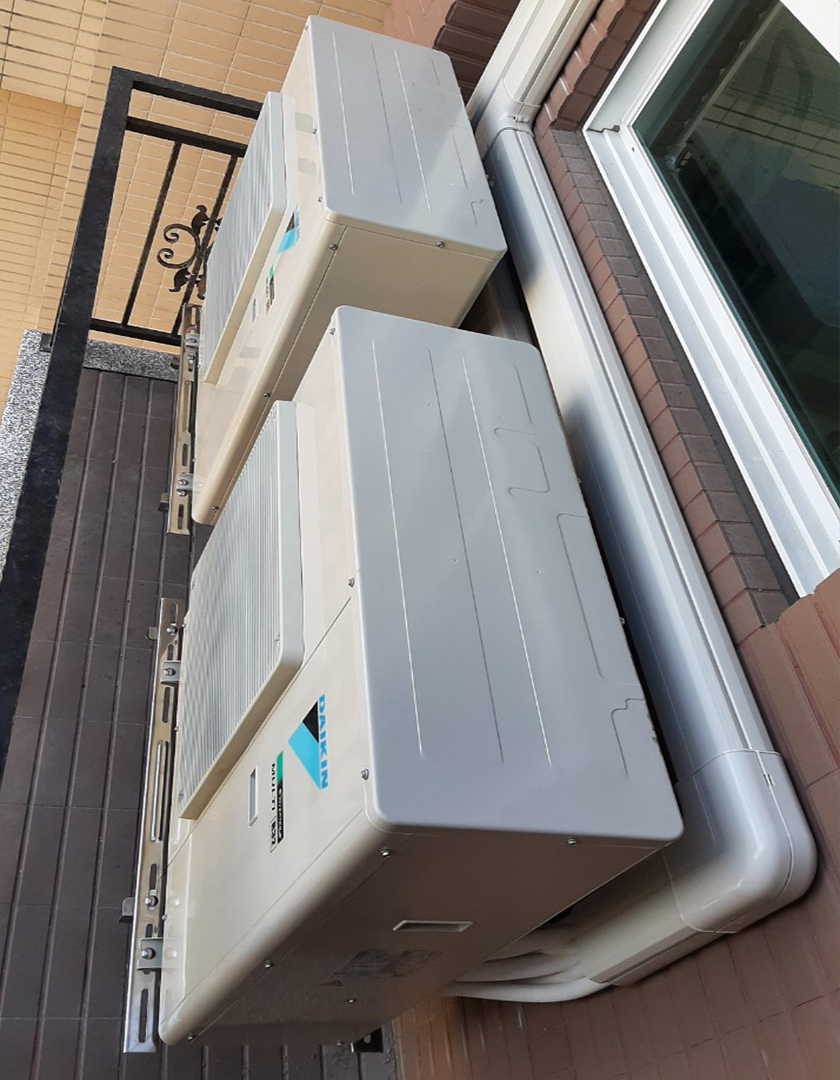

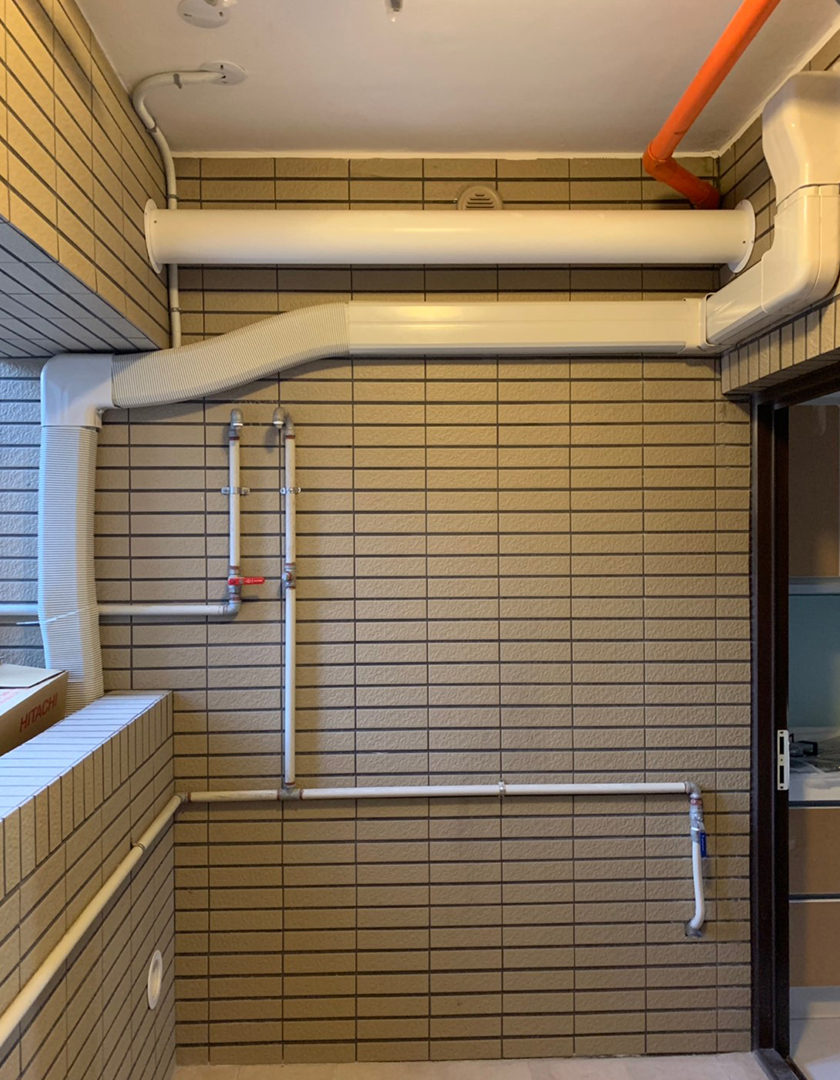

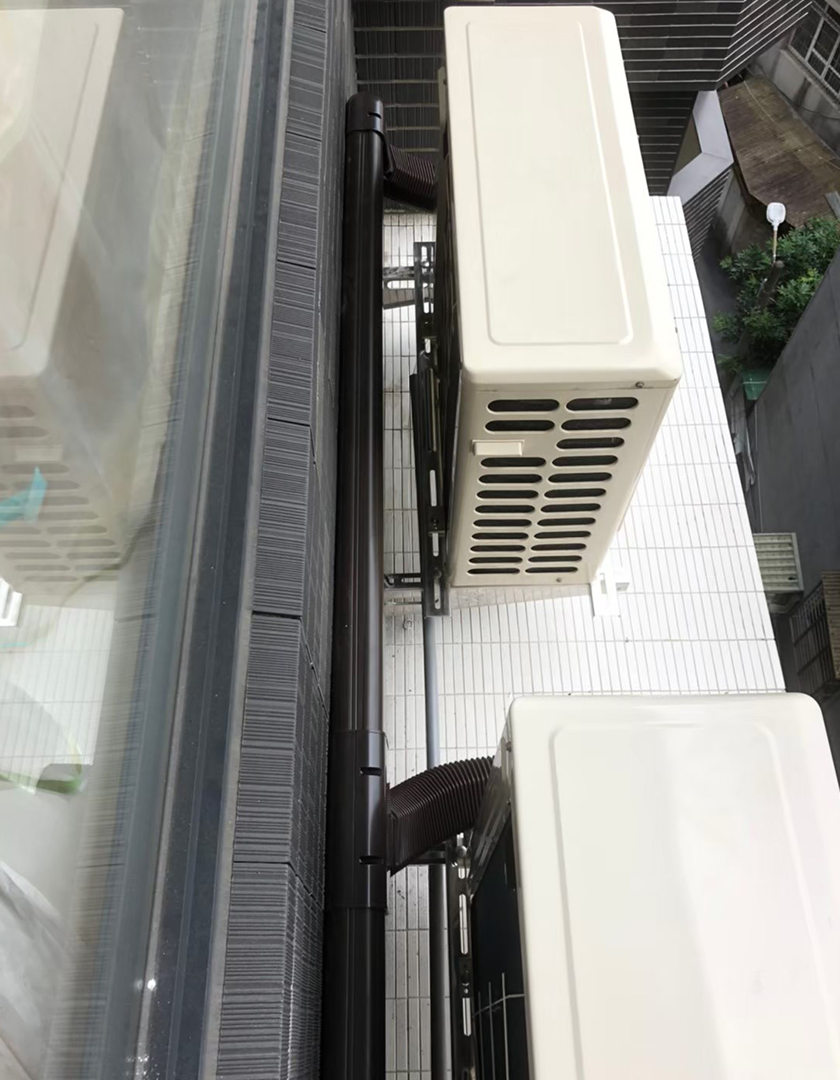

大樓陽台管槽安裝

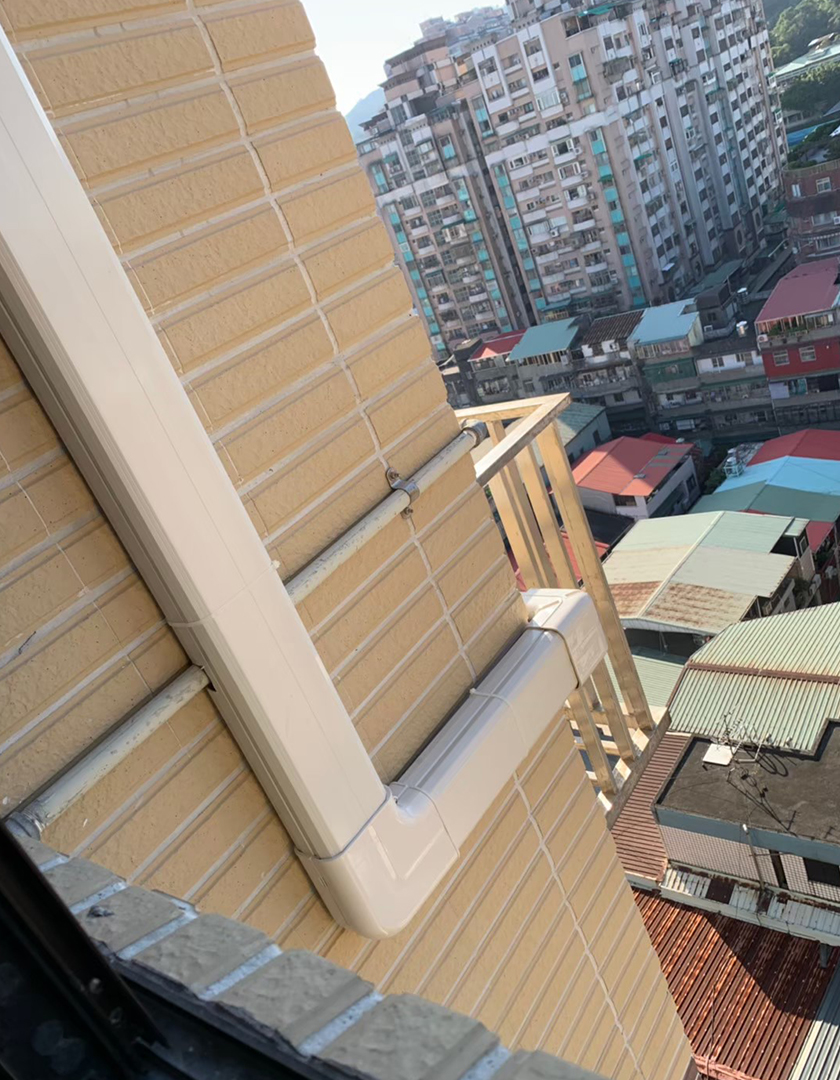

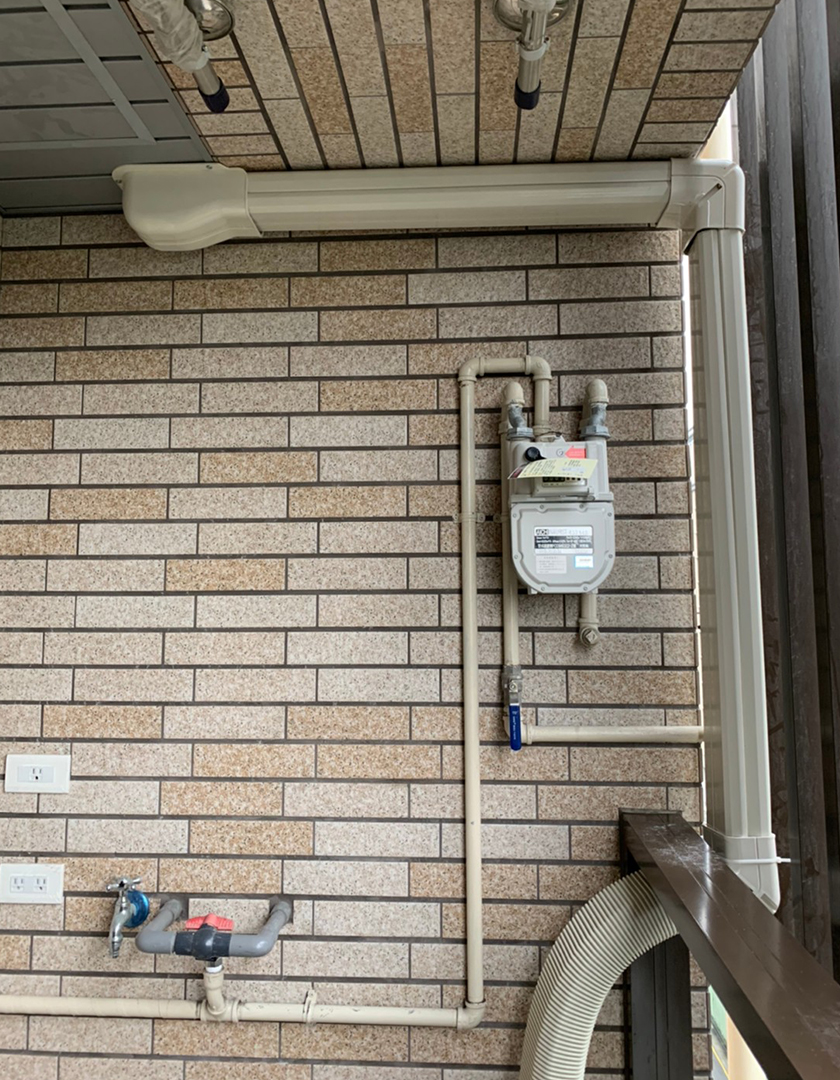

大樓戶外管槽安裝
大樓陽台內管槽安裝
女兒牆外雨遮台面管槽安裝
大樓護欄外機管槽安裝
室內機軟管修飾

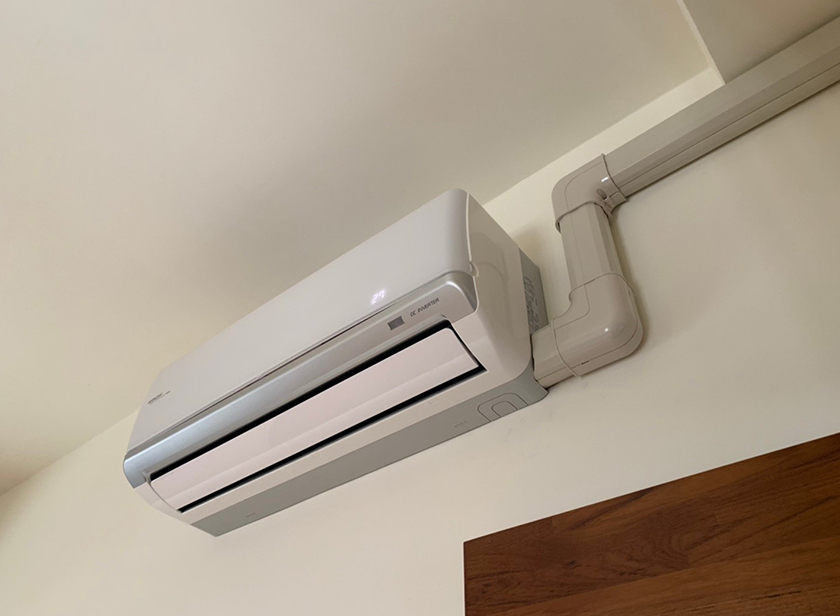

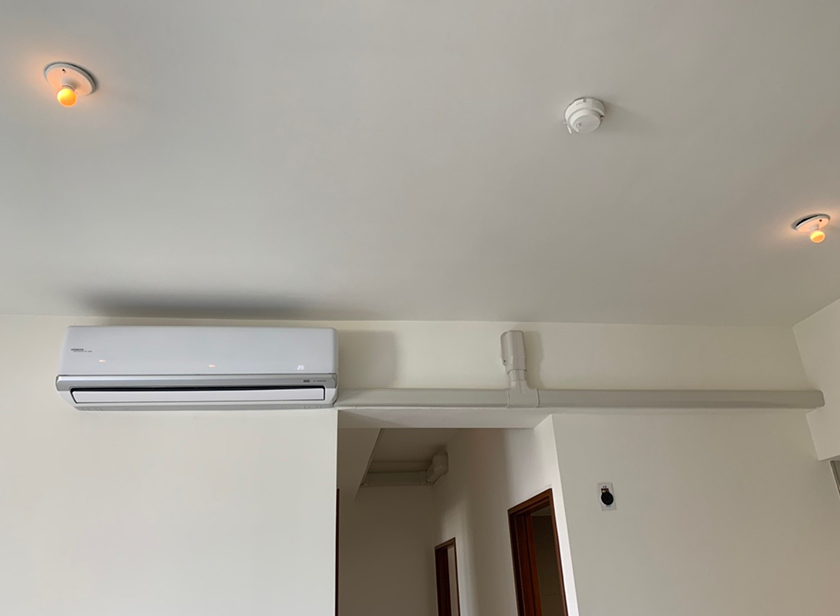

室內銅管管槽修飾

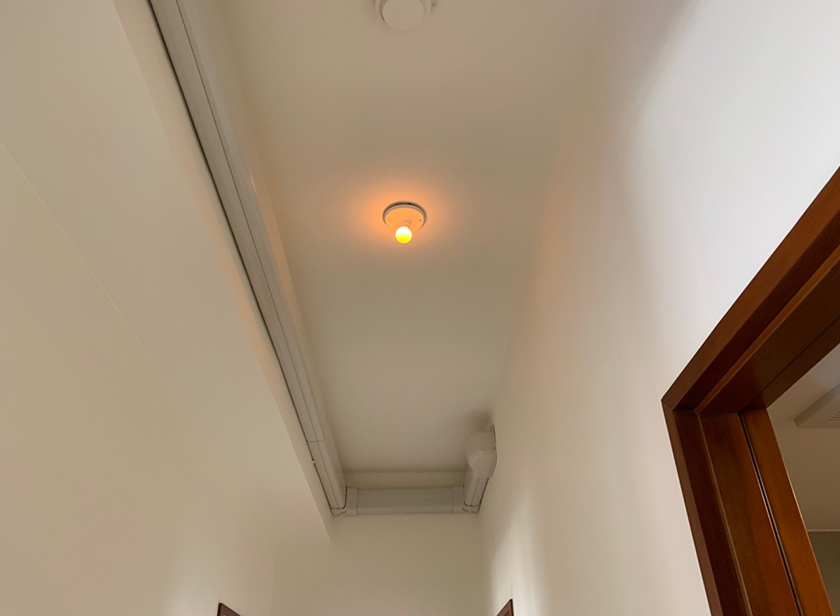

室內走廊銅管管槽修飾
防銹處理
環氧塑脂潻防銹處理

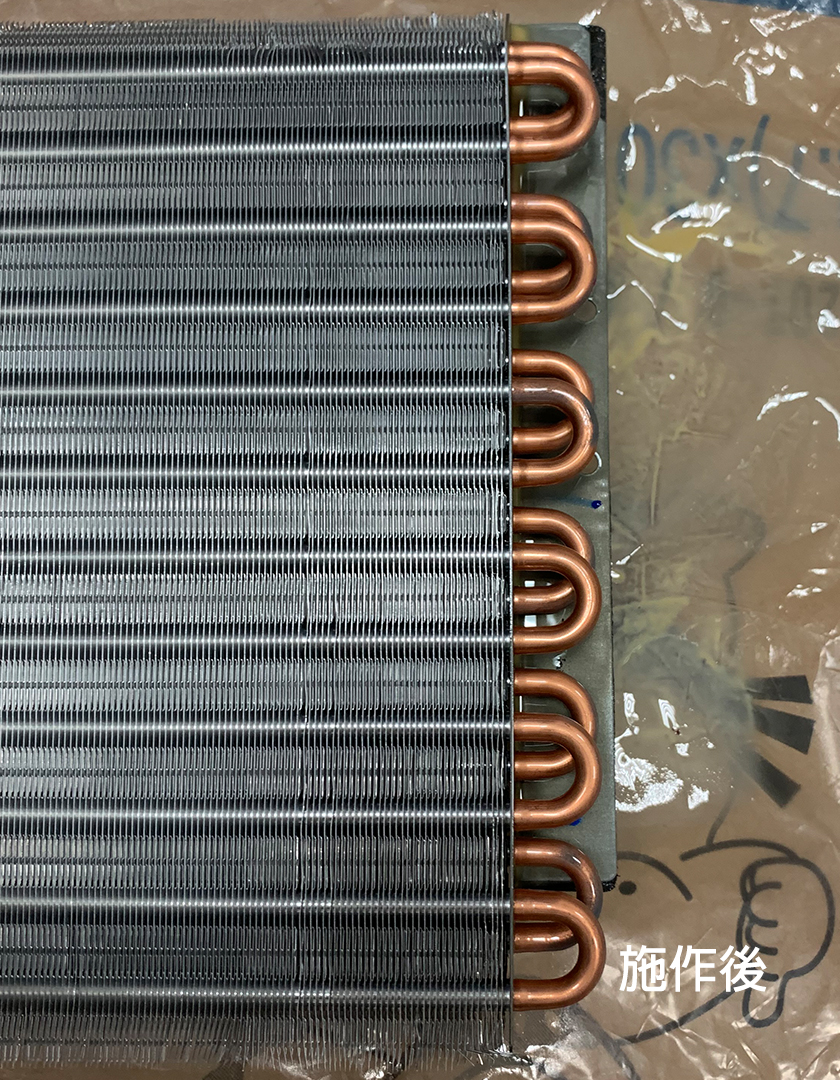

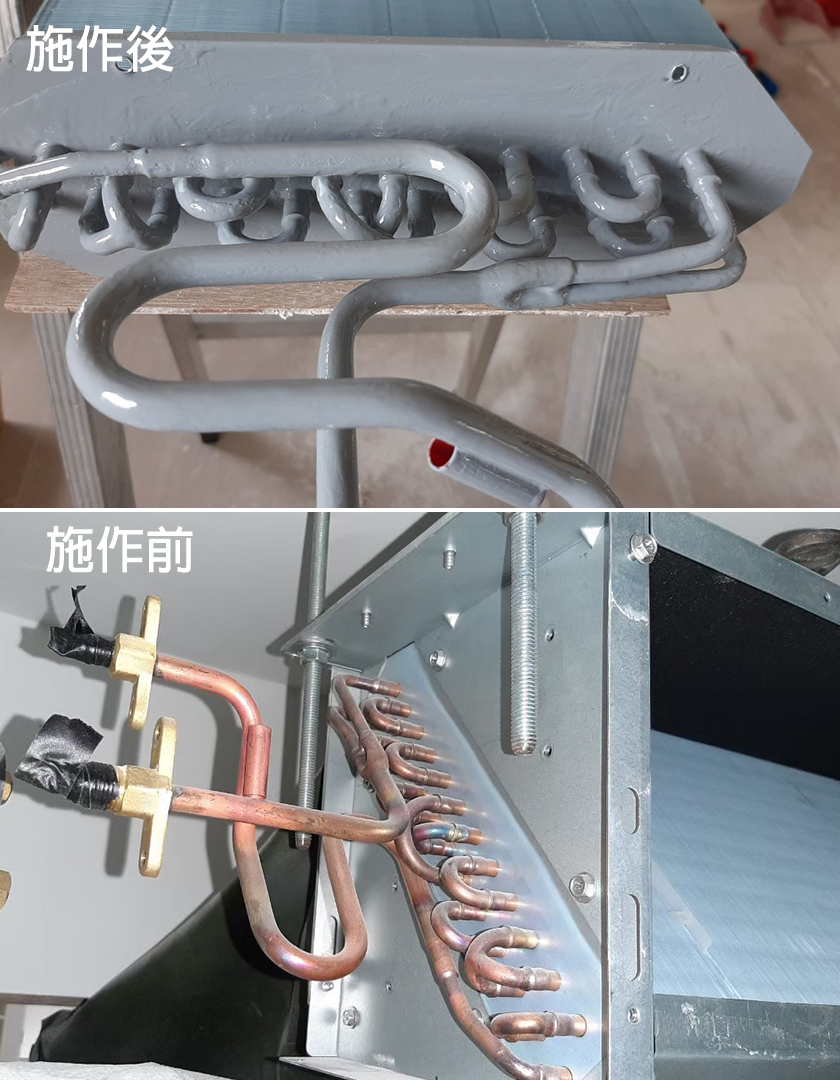

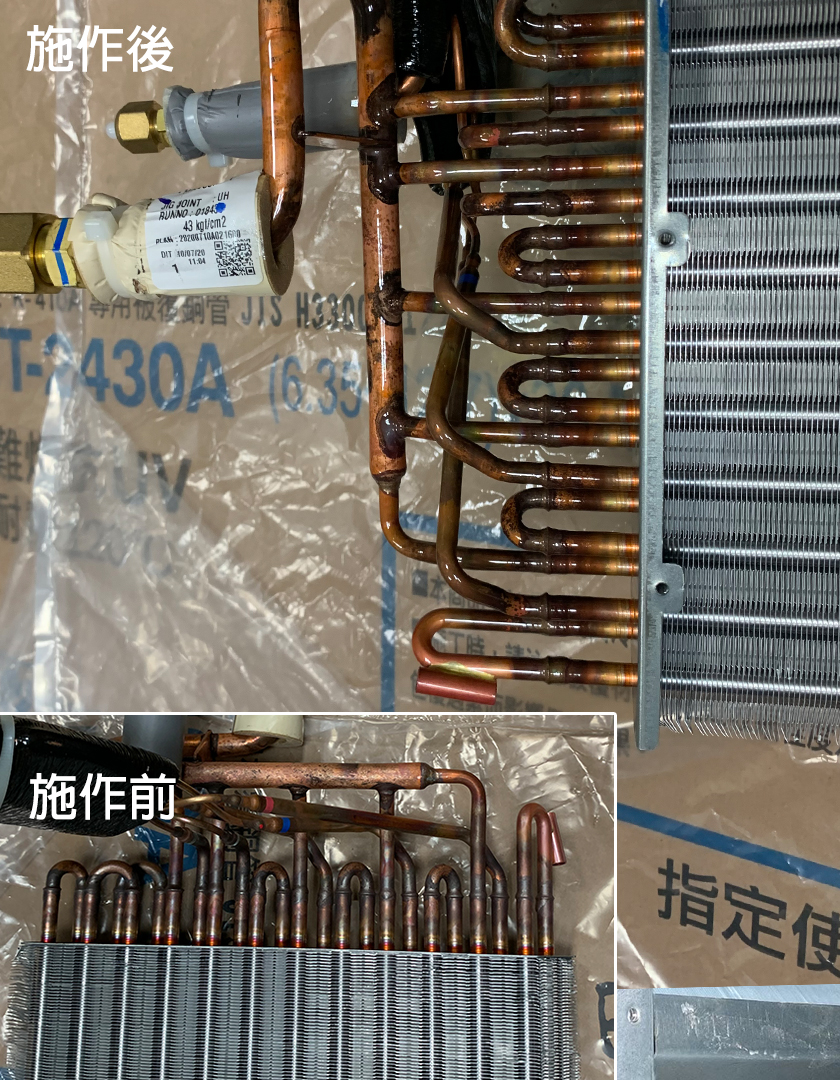

內機防銹處理

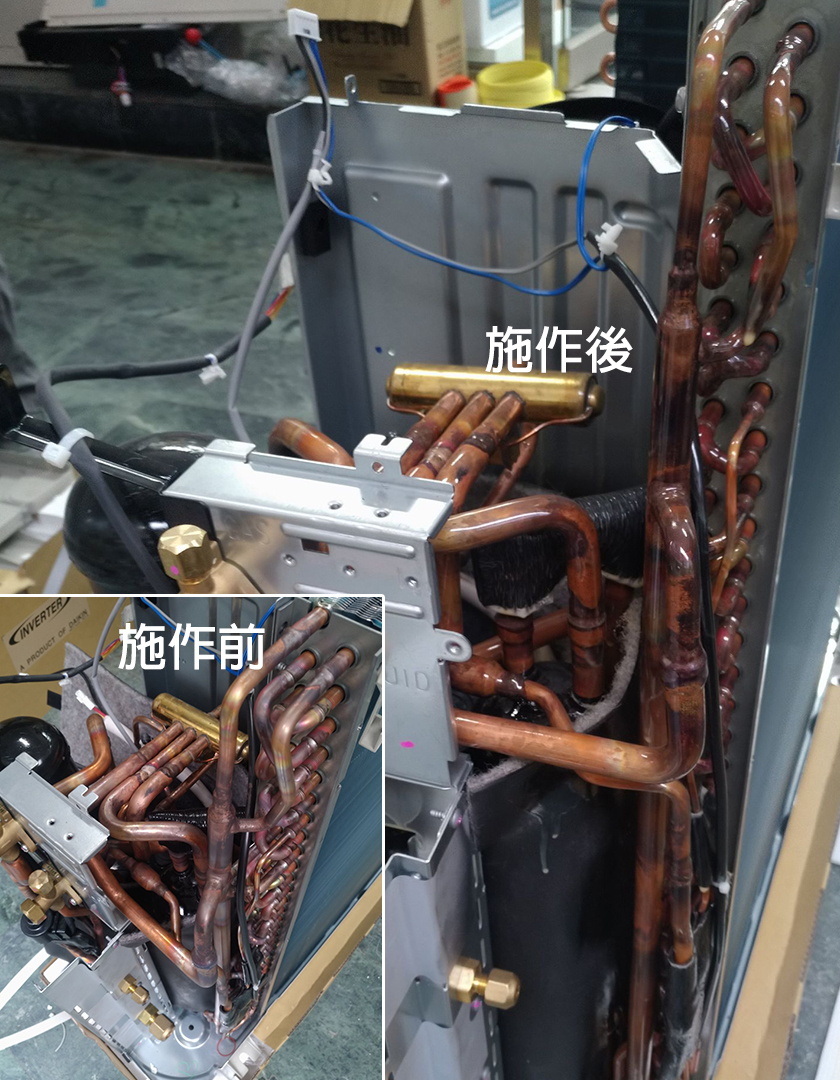

主機防銹處理
全熱交換器工程

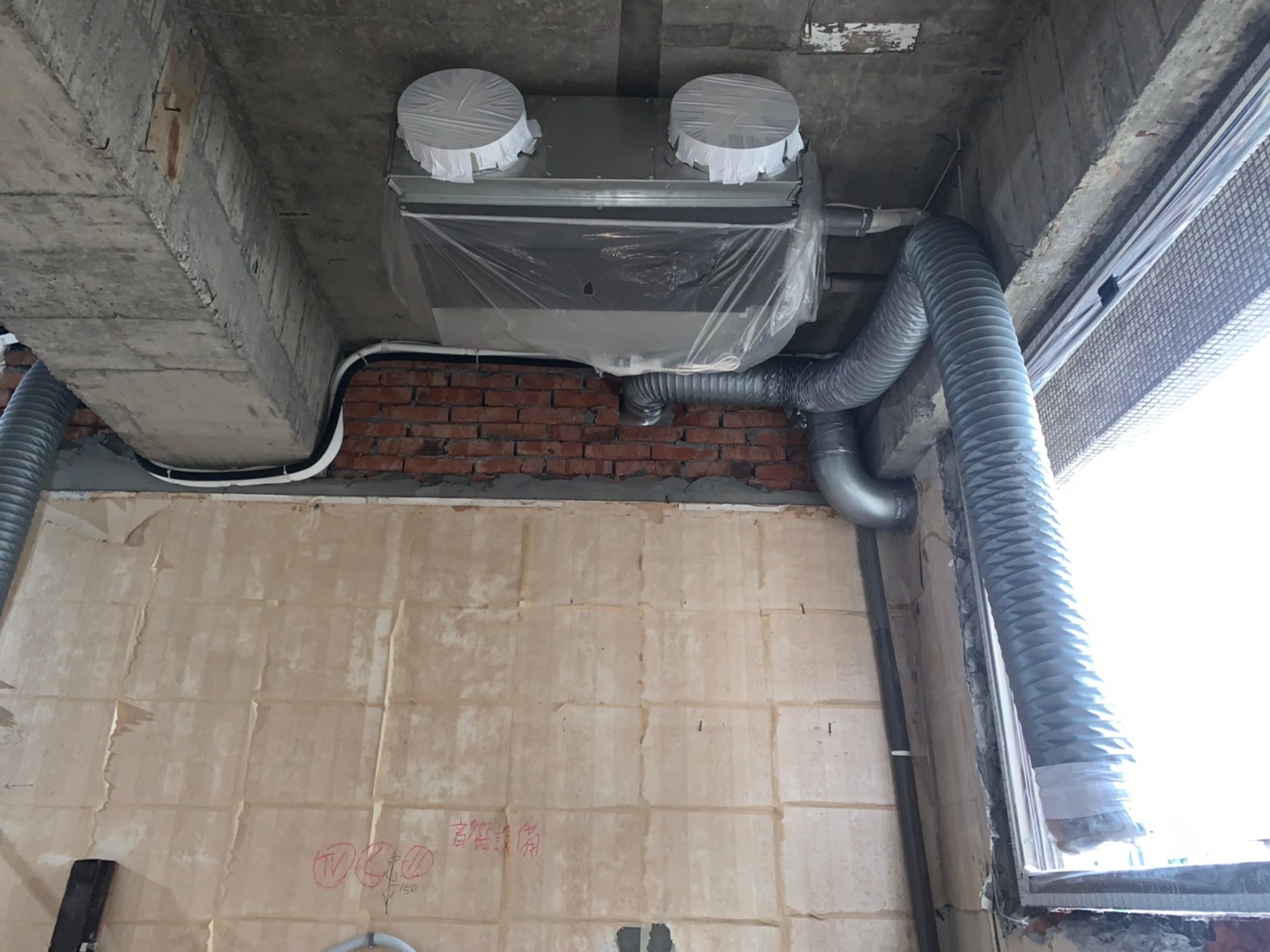

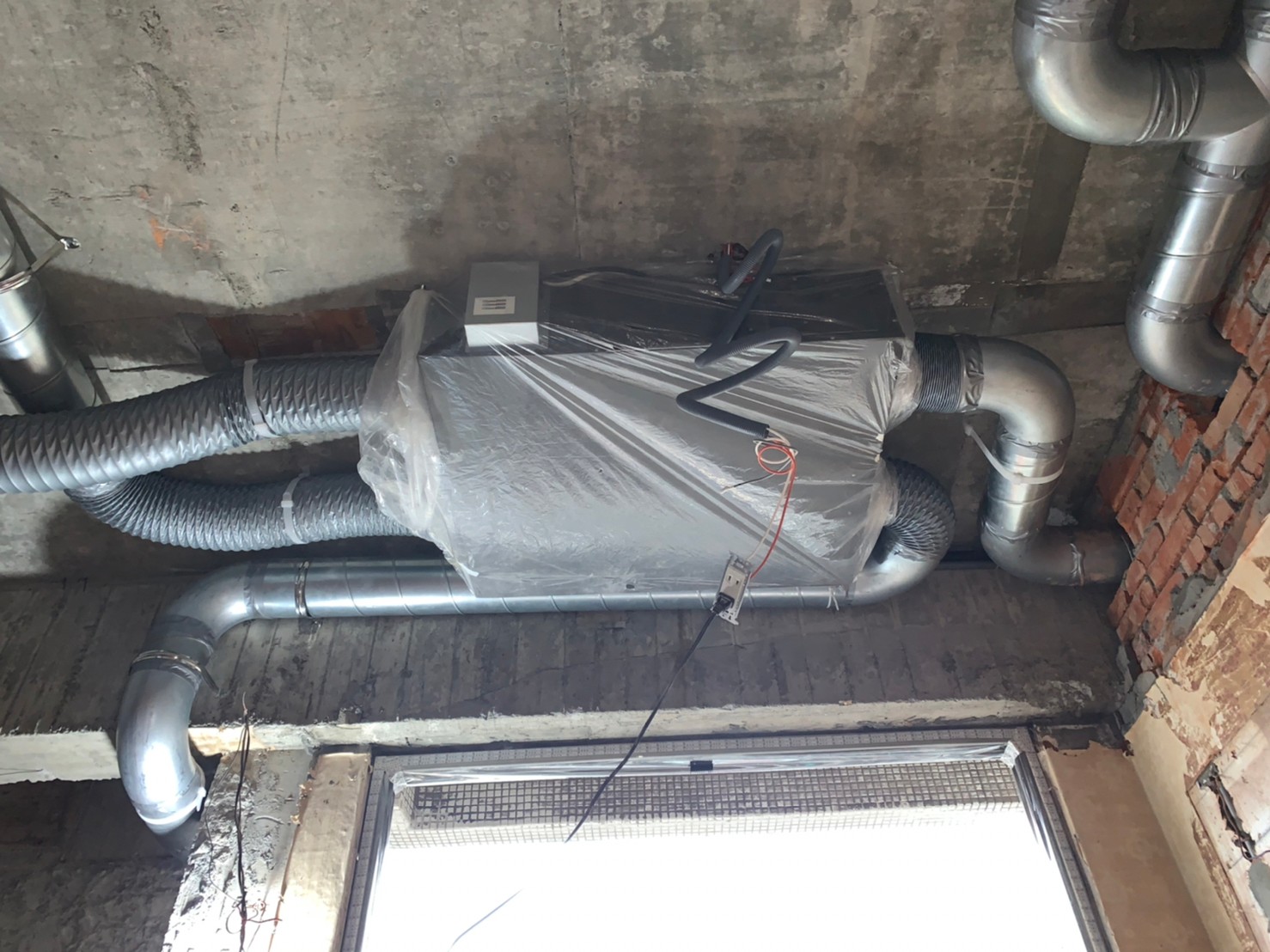

全熱交換器工程施作

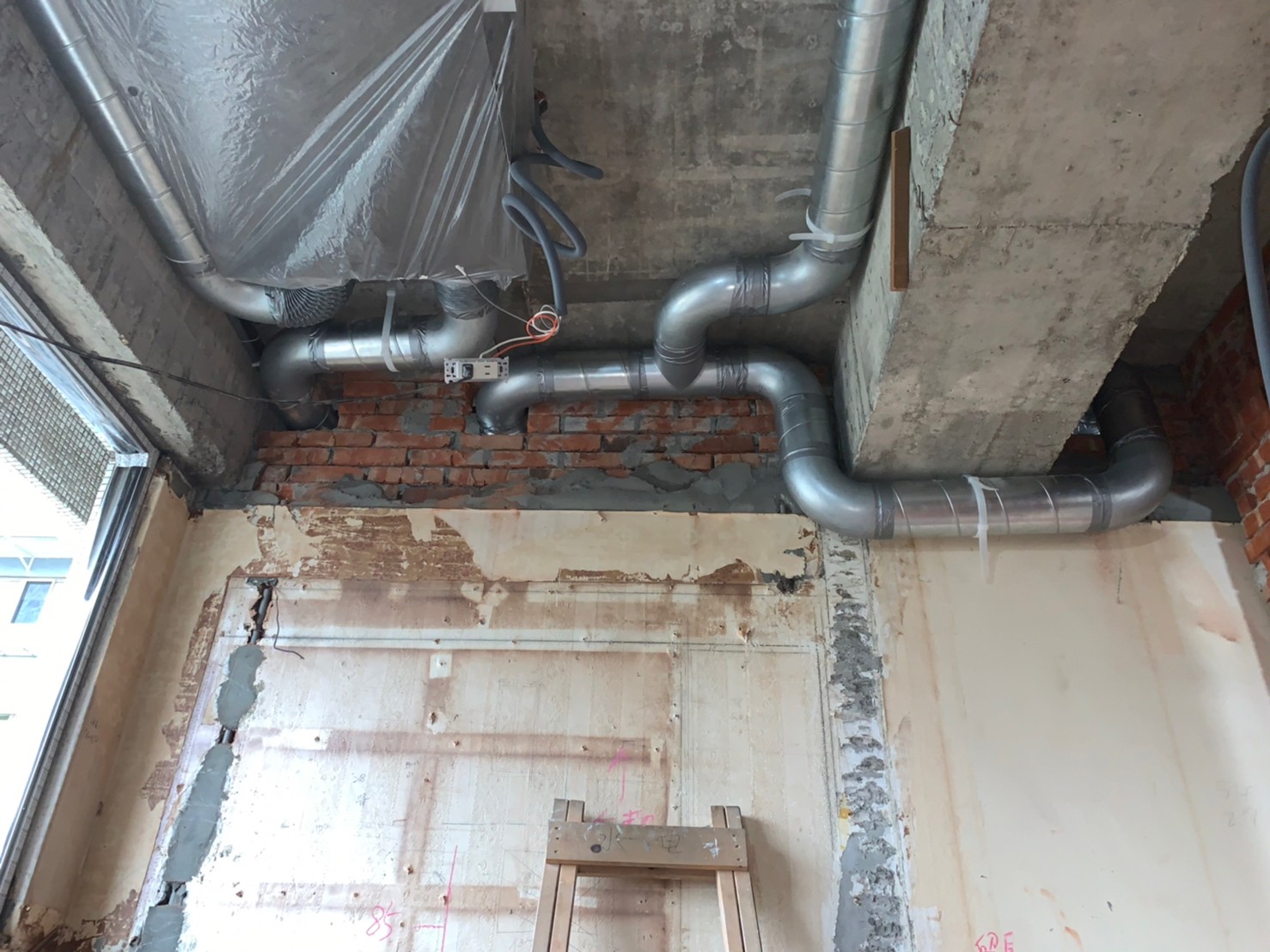

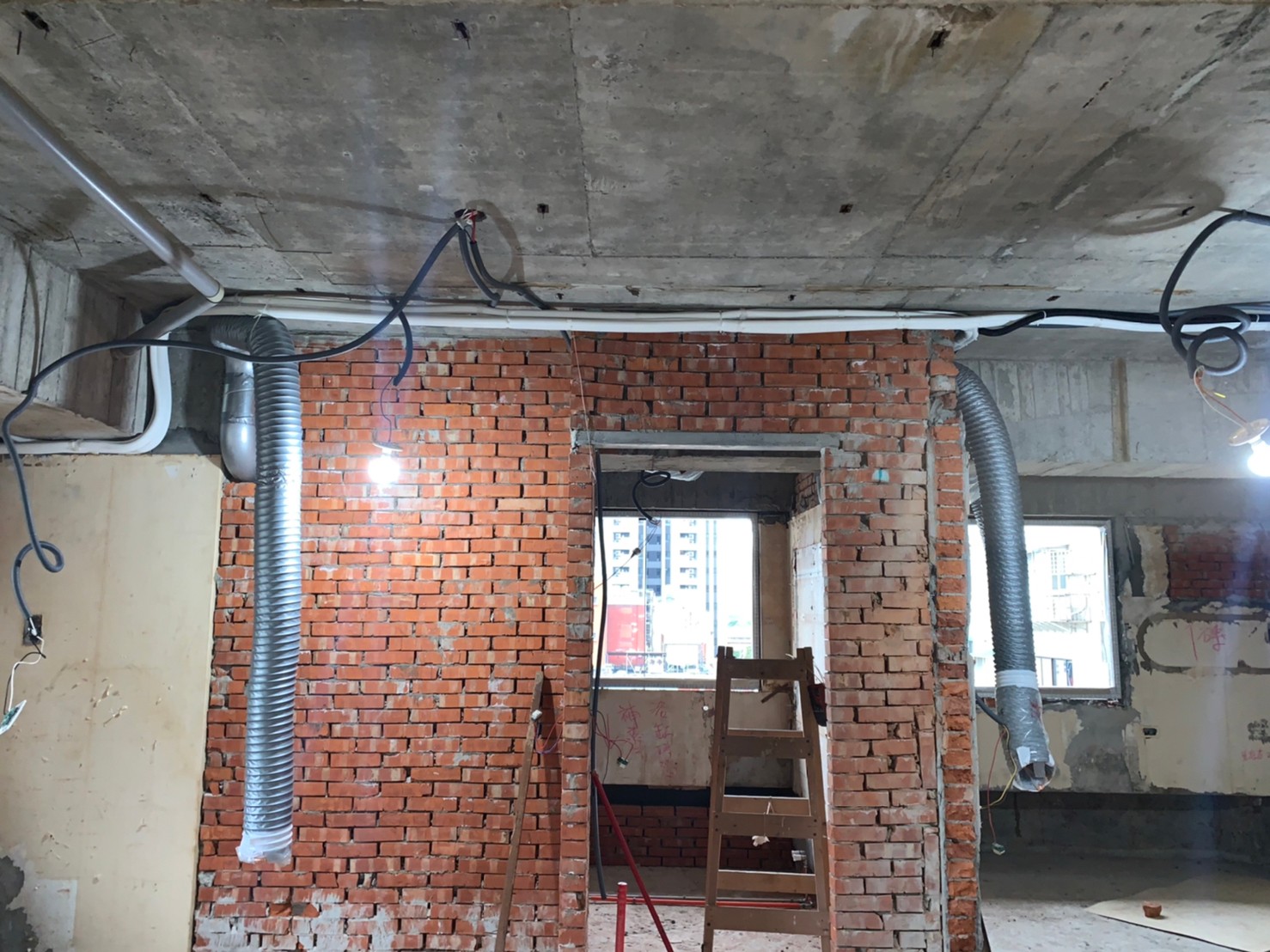

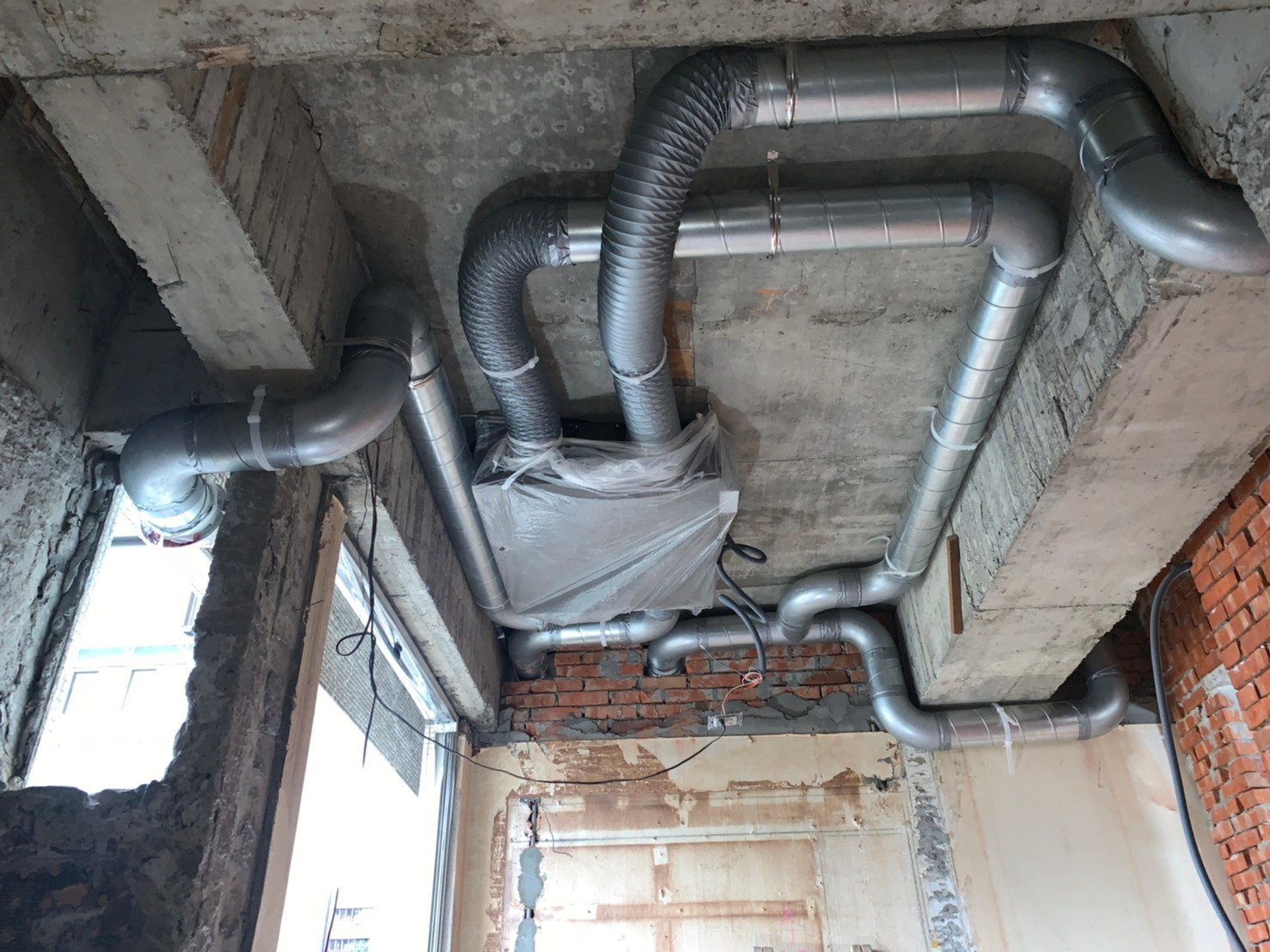

螺旋管+尼龍管
螺旋管分支
尼龍管連接
尼龍管連接處理分空間使用

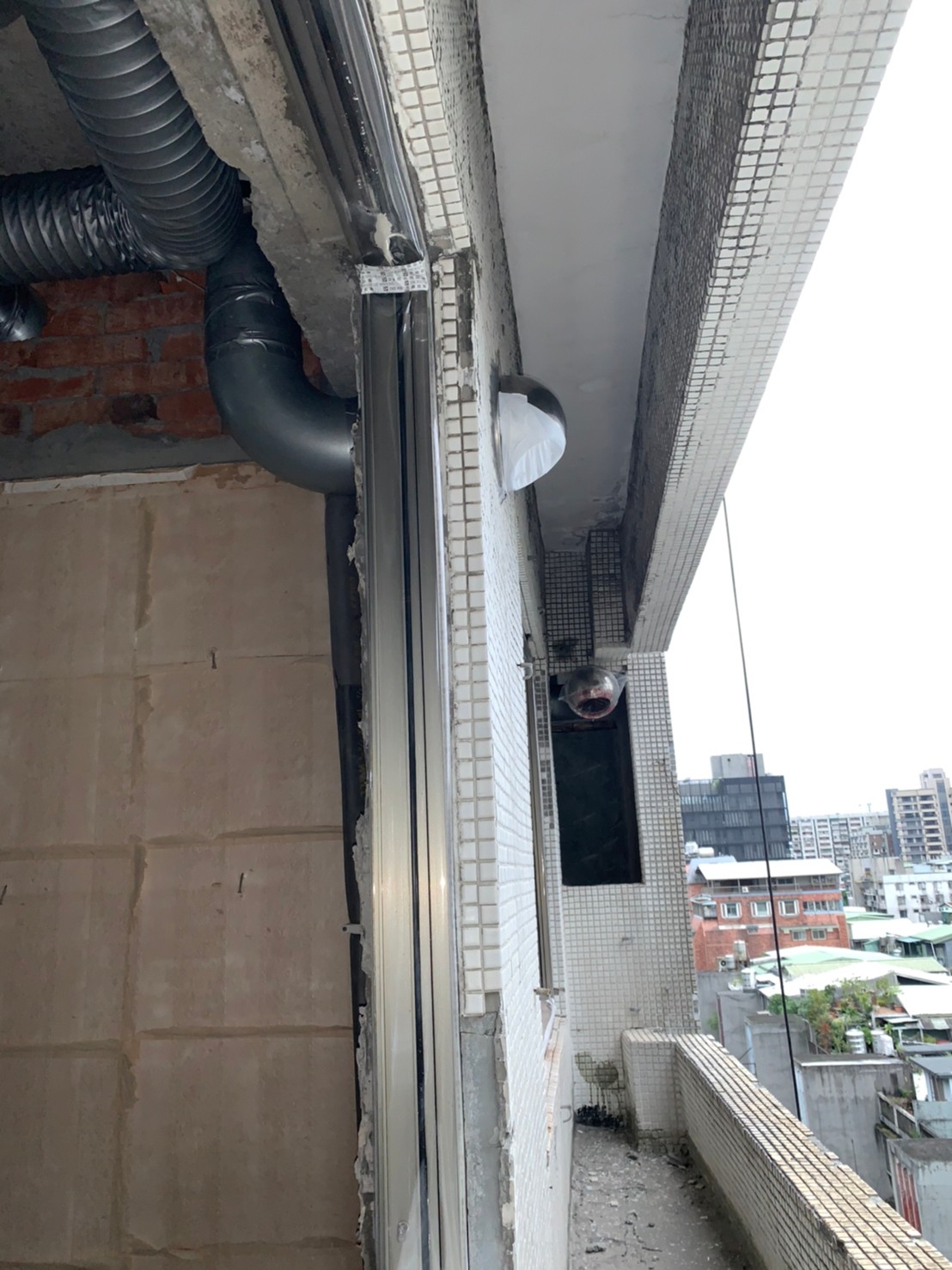

冷氣吊隱冷氣後方全熱尼龍管路徑

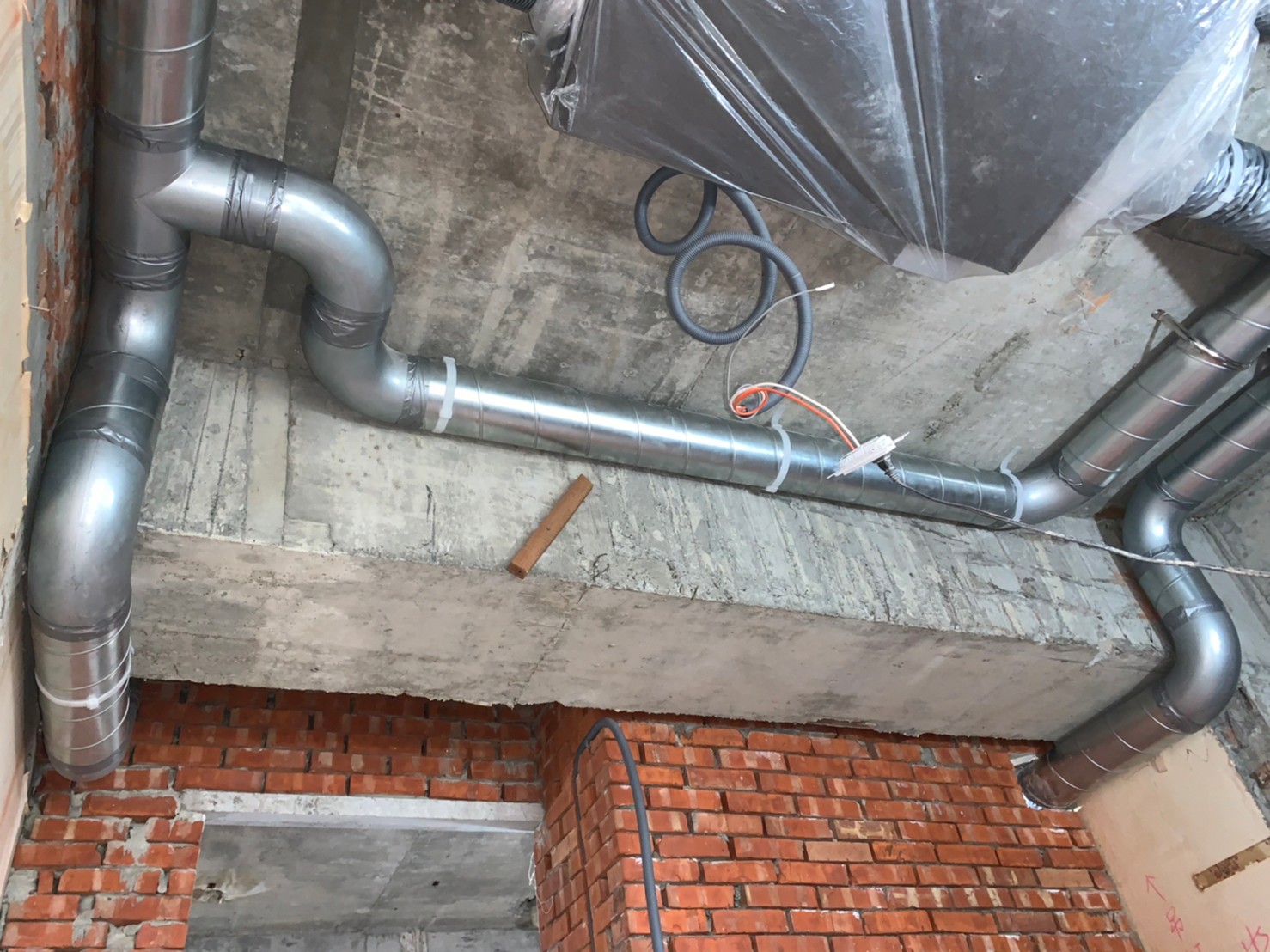

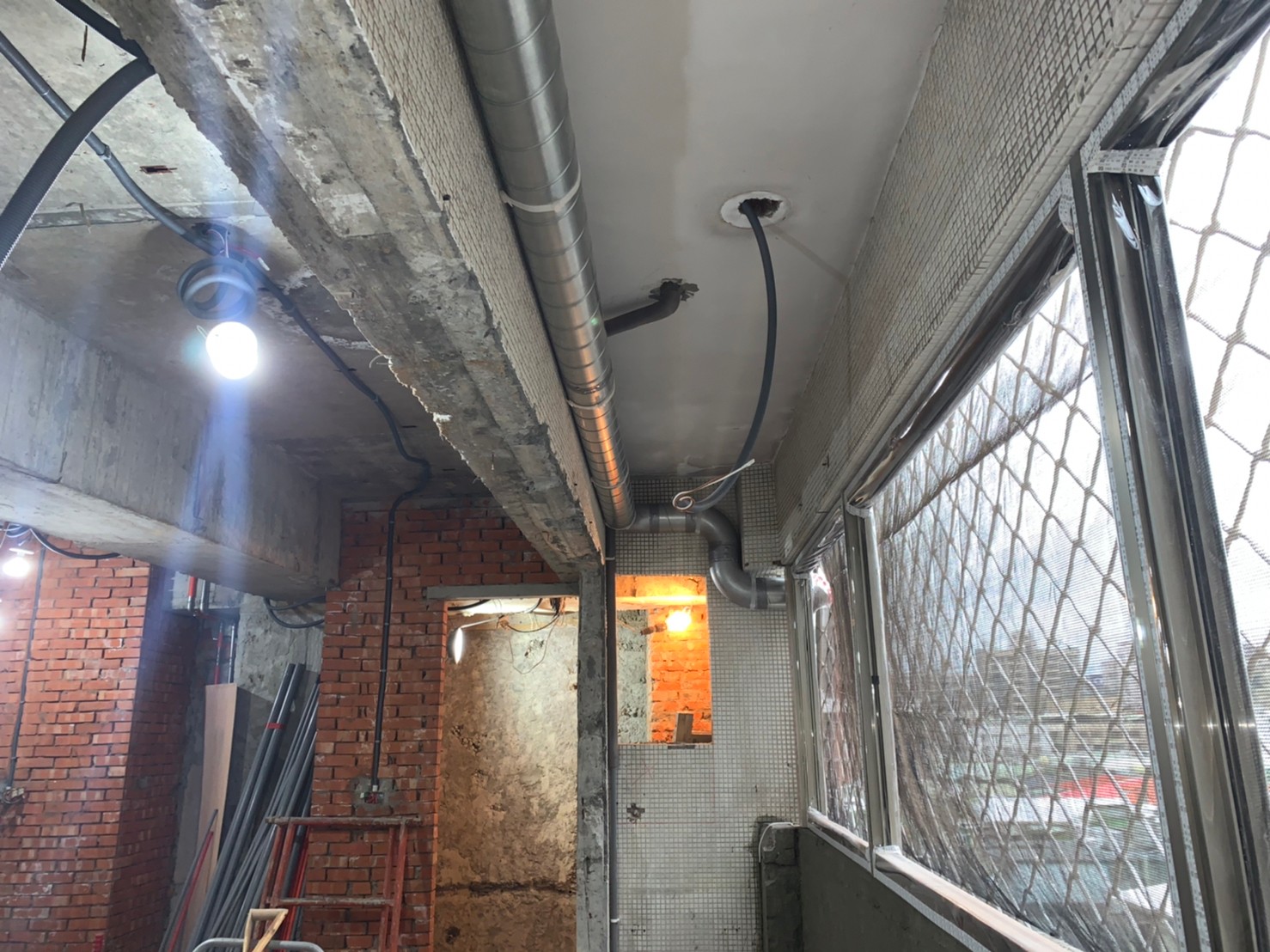

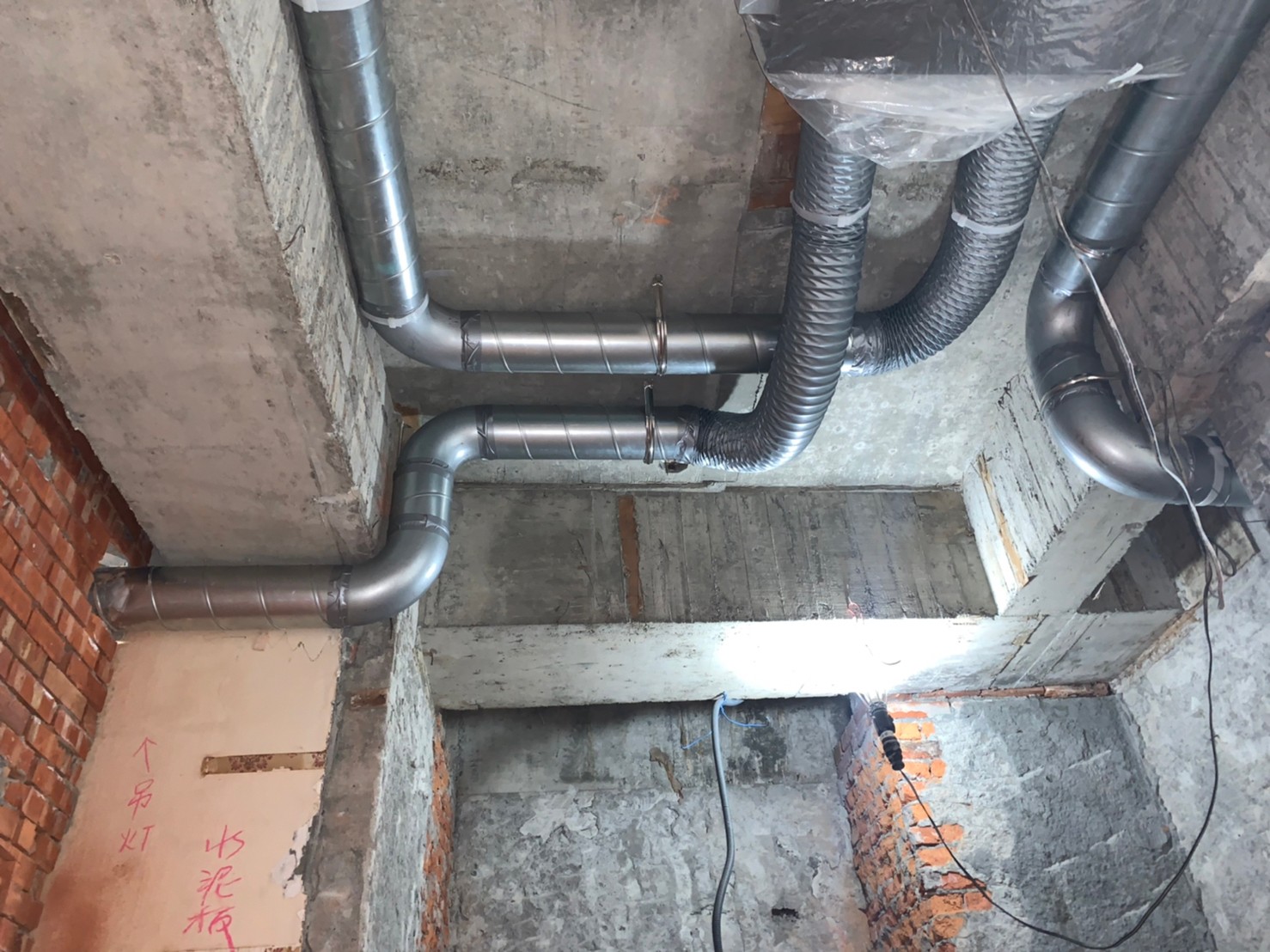

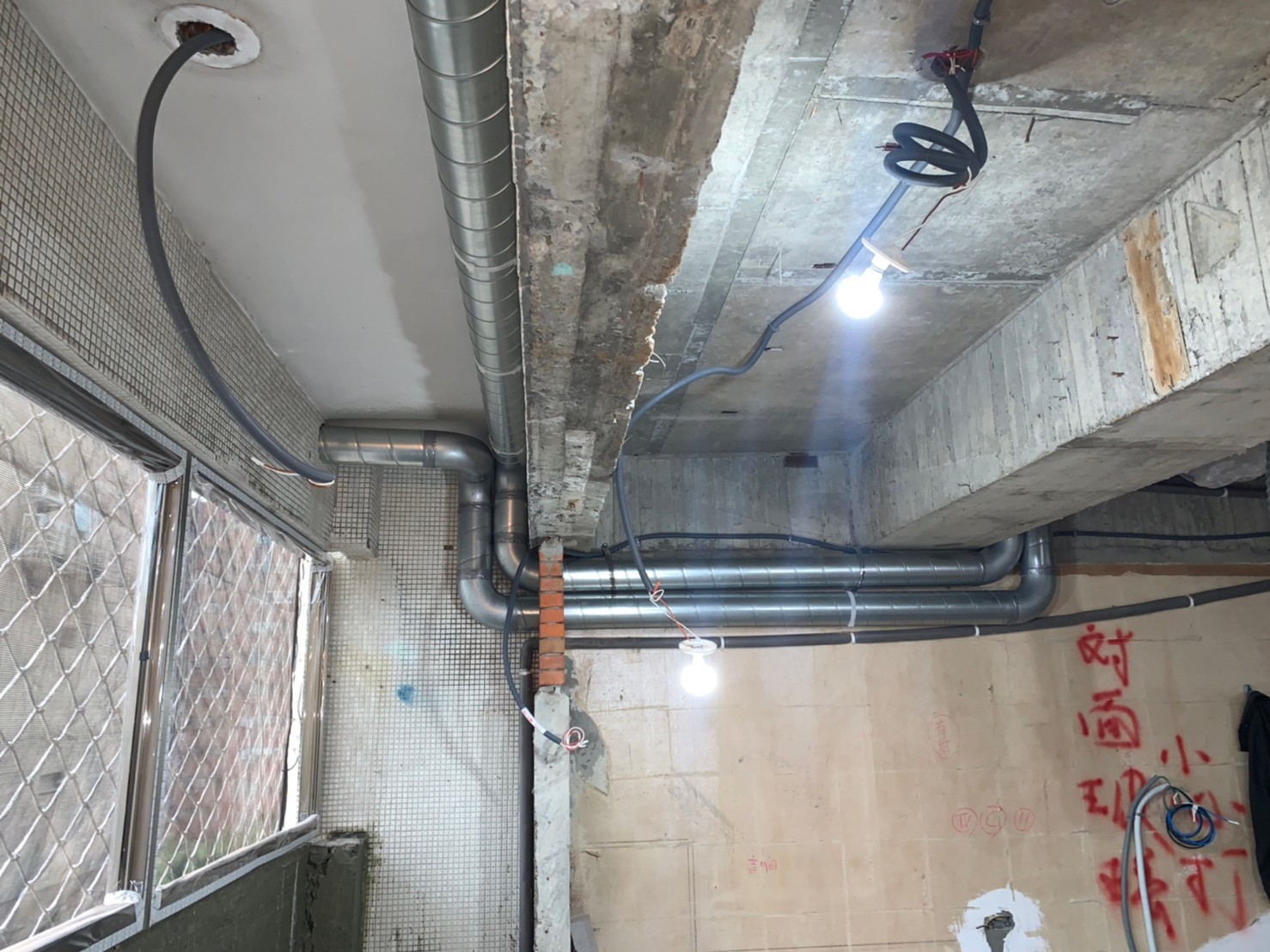

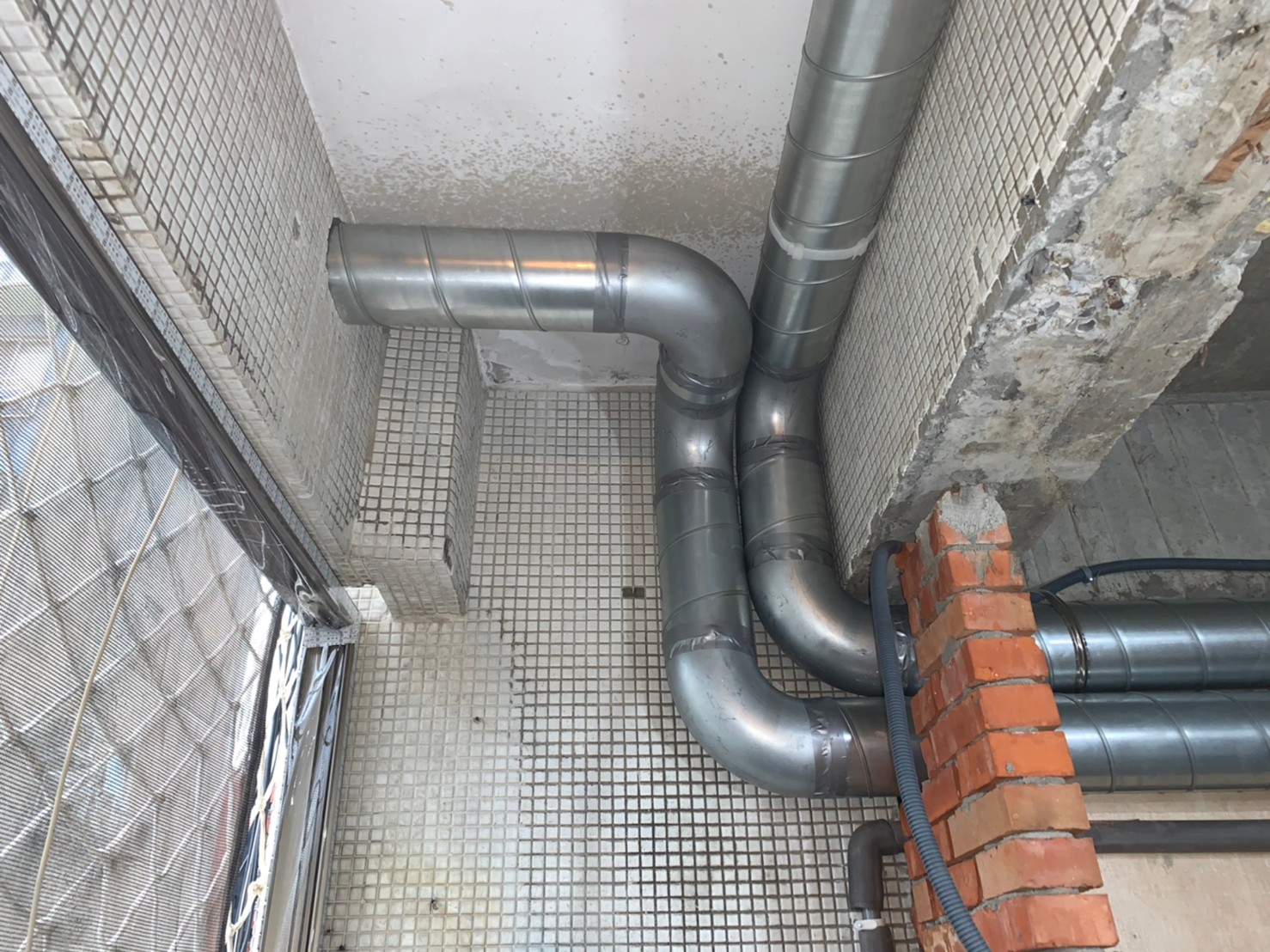

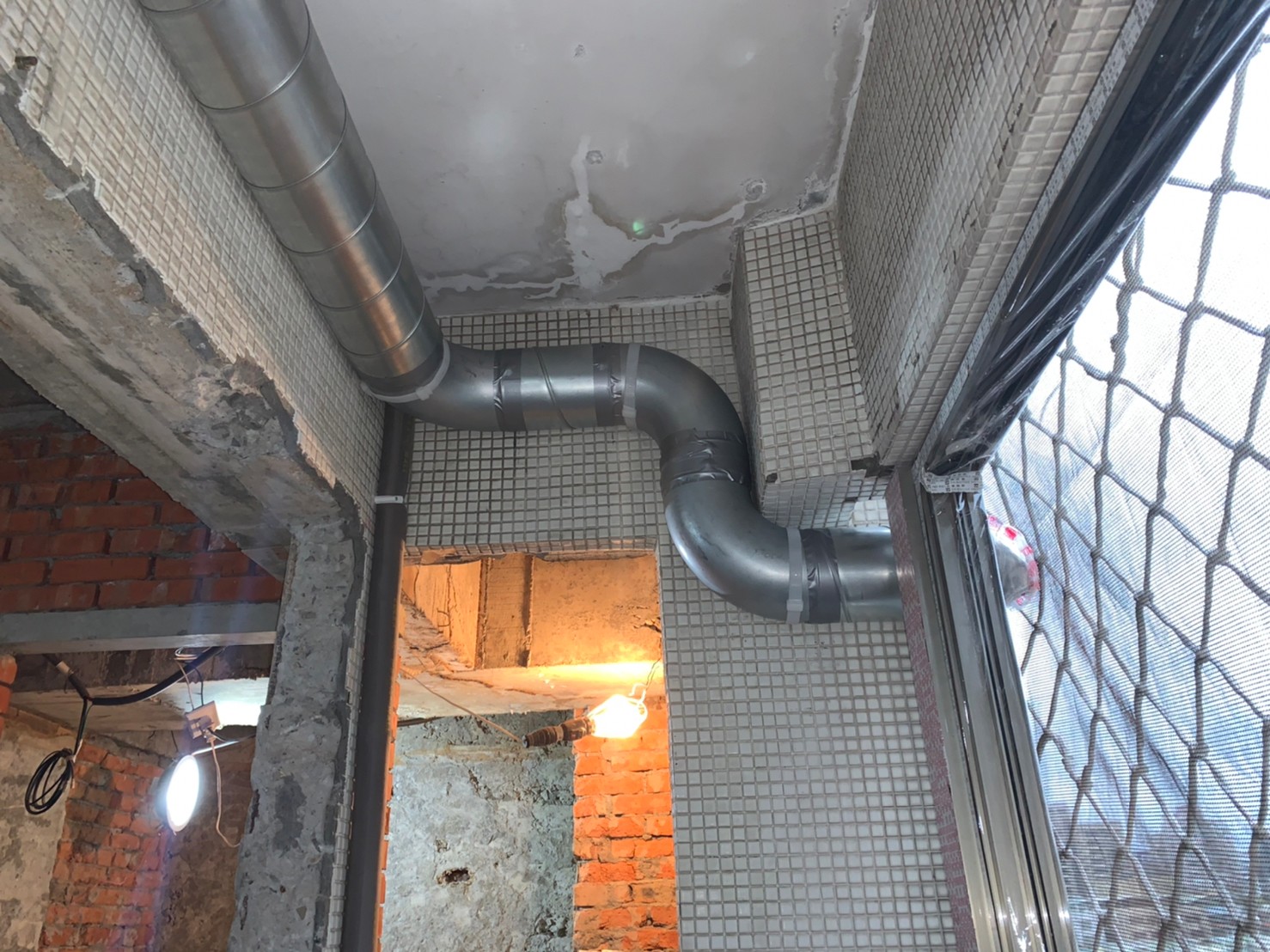

螺旋管工程
全熱出風口樣式
